572

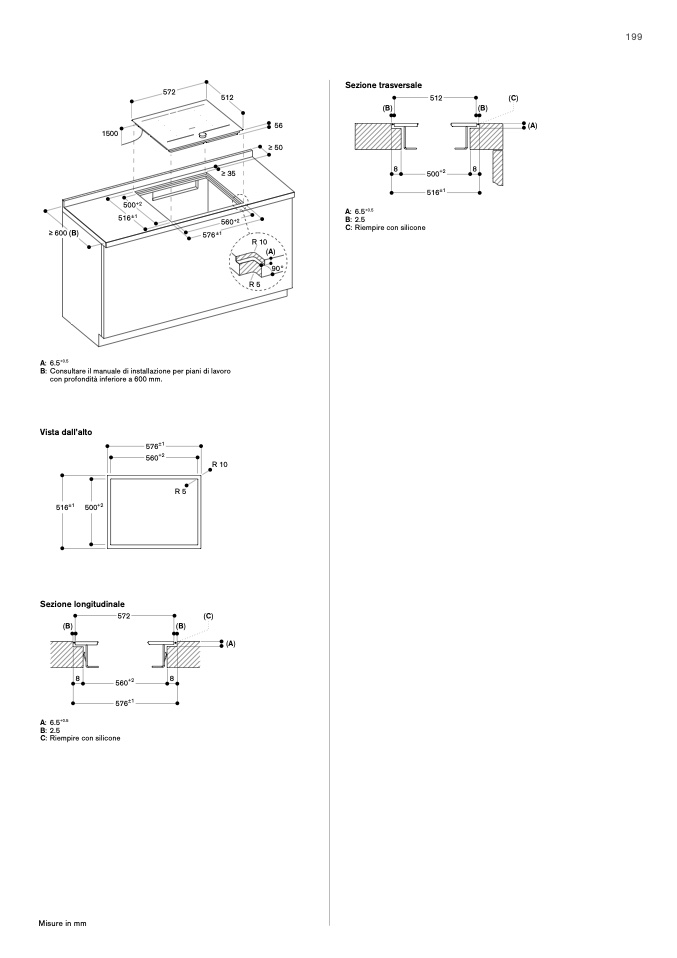

Sezione trasversale

512

≥ 35

512

(C)

(B)

199

(B)

1500

500+2

56

≥ 50

R 10

(A)

R5

(A)

8

8

516±1

500+2

516±1

560+2

576±1

A: 6.5

+0.5

≥ 600 (B)

B: 2.5

C: Riempire con silicone

A: 6.5

+0.5

B: Consultare il manuale di installazione per piani di lavoro

con profondità inferiore a 600 mm.

Vista dall’alto

516±1 500+2

576±1

560+2

R 10

R5

Sezione longitudinale

572

(C)

(B)

(B)

(A)

8

8

560+2

576±1

A: 6.5

+0.5

B: 2.5

C: Riempire con silicone

Misure in mm

90°
