684

≥ 60

512

≥ 35

672+2

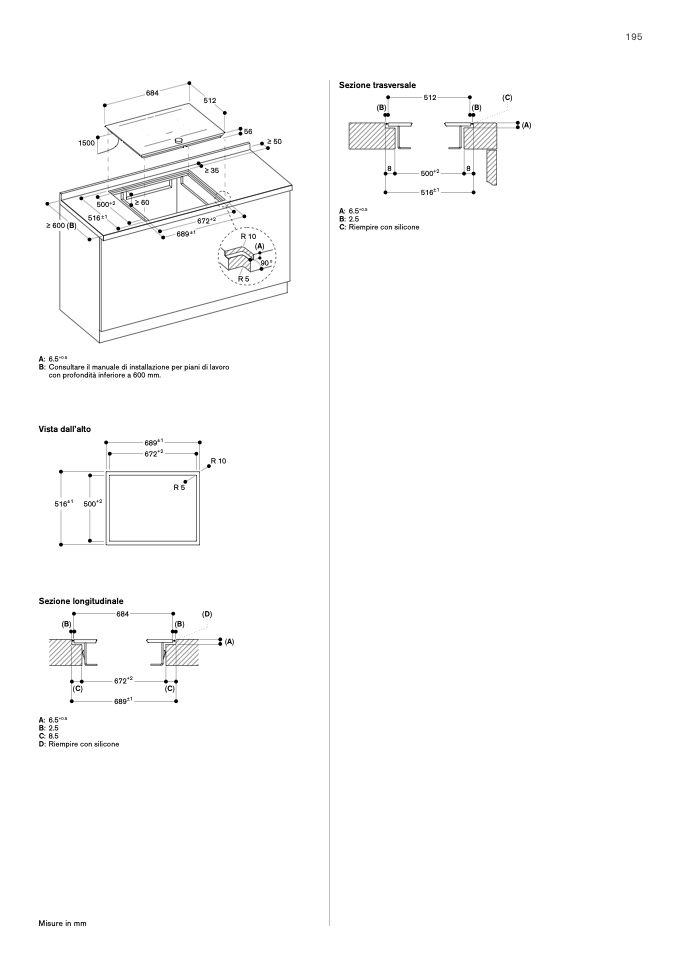

Sezione trasversale

512

(B)

(C)

(B)

195

56

≥ 50

R 10

(A)

R5

(A)

1500

500+2

516±1

8

516±1

8

500+2

≥ 600 (B)

689±1

A: 6.5

+0.5

B: 2.5

C: Riempire con silicone

A: 6.5

+0.5

B: Consultare il manuale di installazione per piani di lavoro

con profondità inferiore a 600 mm.

Vista dall’alto

516±1 500+2

689±1

672+2

R 10

R5

Sezione longitudinale

684

(D)

(B)

(C)

(B)

(C)

(A)

672+2

689±1

A: 6.5

+0.5

B: 2.5

C: 8.5

D: Riempire con silicone

Misure in mm

90°
