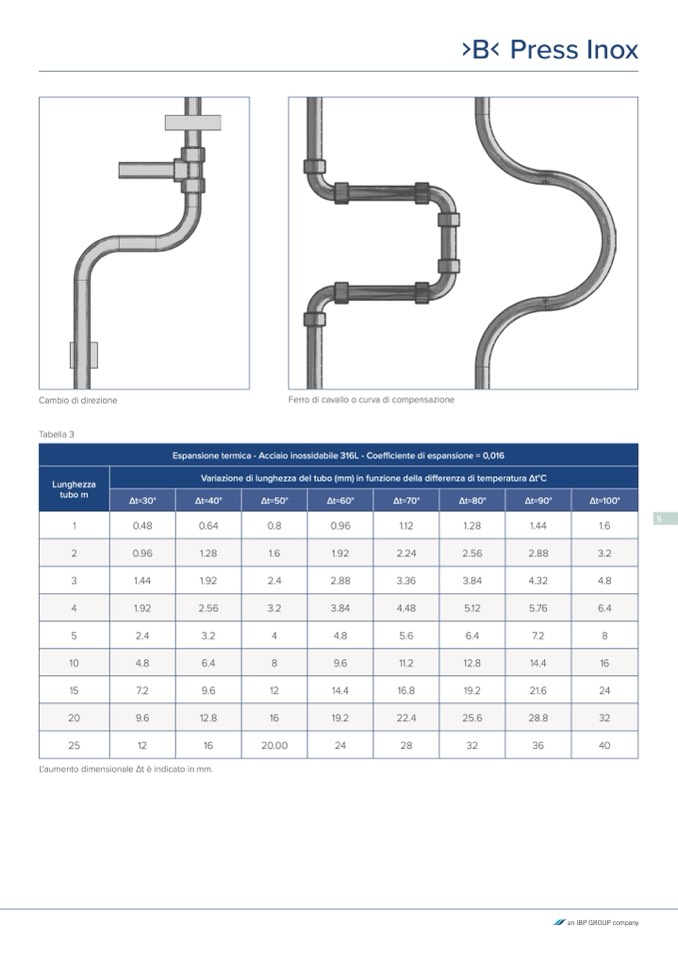

Cambio di direzione
Tabella 3
Ferro di cavallo o curva di compensazione
Espansione termica - Acciaio inossidabile 316L - Coe
fficiente di espansione = 0,01
6
Variazione di lunghezza del tubo (mm) in funzione della di
fferenza di temperatura Δt°C
Lunghezza
tubo
m
∆t=30°
∆t=40°
∆t=50°
∆t=60°
∆t=70°
∆t=80°
∆t=90°
∆t=100
°
1
0.48
0.64
0.8
0.96
1.12
1.28
1.44
1.
6
2
0.96
1.28
1.6
1.92
2.24
2.56
2.88
3.2
3
1.44
1.92
2.4
2.88
3.36
3.84
4.32
4.8
4
1.92
2.56
3.2
3.84
4.48
5.12
5.76
6.
4
5
2.4
3.2
4
4.8
5.6
6.4
7.2
8
10
4.8
6.4
8
9.6
11.2
12.8
14.4
16
15
7.2
9.6
12
14.4
16.8
19.2
21.6
2
4
20
9.6
12.8
16
19.2
22.4
25.6
28.8
3
2
25
12
16
20.00
24
28
32
36
40
L'aumento dimensionale ∆t è indicato in mm
.
