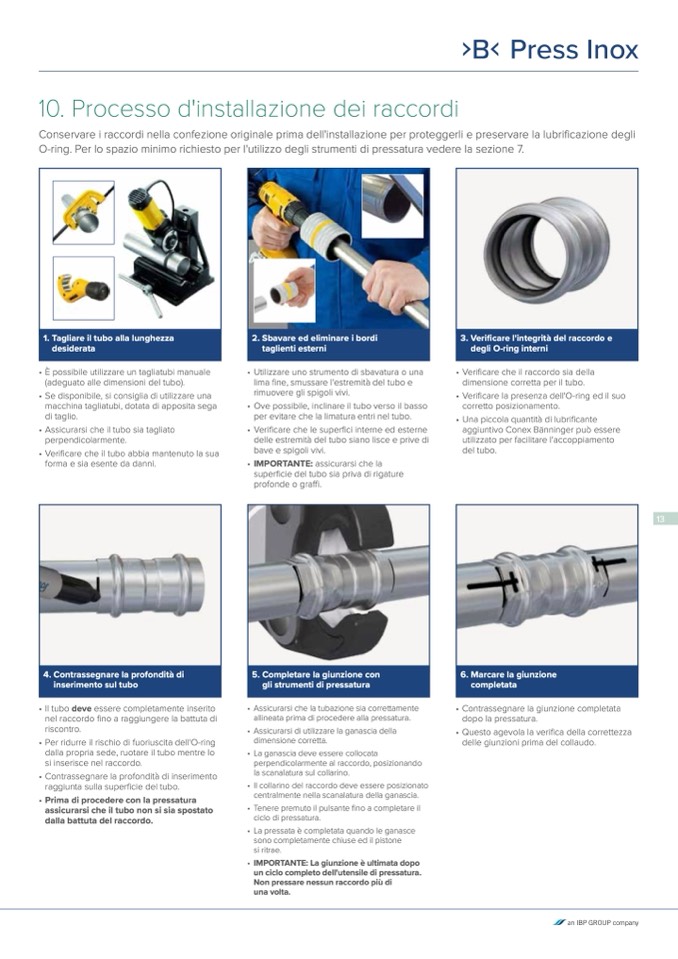

10. Processo d'installazione dei raccordi
Conservare i raccordi nella confezione originale prima dell'installazione per proteggerli e preservare la lubri
ficazione degli
O-ring. Per lo spazio minimo richiesto per l'utilizzo degli strumenti di pressatura vedere la sezione 7
.
1.
Tag
liare il tubo alla lunghezz
a
desiderata
2.
Sbavare ed e
liminare i bordi
taglienti esterni
3.
Ver
i
ficare l'integrità del raccordo
e
degli O-ring interni
•
•
•
•
È possibile utilizzare un tagliatubi manual
e
(adeguato alle dimensioni del tubo).
Se disponibile, si consiglia di utilizzare un
a
macchina tagliatubi, dotata di apposita seg
a
di taglio.
Assicurarsi che il tubo sia tagliato
perpendicolarmente
.
Veri
ficare che il tubo abbia mantenuto la su
a
forma e sia esente da danni
.
•
•
•
•
Utilizzare uno strumento di sbavatura o un
a
lima
fine, smussare l'estremità del tubo
e
rimuovere gli spigoli vivi.
Ove possibile, inclinare il tubo verso il basso
per evitare che la limatura entri nel tubo
.
Veri
ficare che le superfici interne ed esterne
delle estremità del tubo siano lisce e prive d
i
bave e spigoli vivi.
IMPORTANTE: assicurarsi che l
a
super
ficie del tubo sia priva di rigatur
e
profonde o graffi.
•
•
•
Veri
ficare che il raccordo sia della
dimensione corretta per il tubo
.
Veri
ficare la presenza dell'O-ring ed il suo
corretto posizionamento
.
Una piccola quantità di lubrificant
e
aggiuntivo Conex Bänninger può esser
e
utilizzato per facilitare l'accoppiamento
del tubo
.
4.
Contrassegnare
la profondità di
inserimento sul tub
o
5.
Comp
letare la giunzione co
n
gli strumenti di pressatur
a
6.
Marcare
la giunzion
e
completat
a
•
•
•
•
Il tubo deve essere completamente inserito
nel raccordo fino a raggiungere la battuta d
i
riscontro
.
Per ridurre il rischio di fuoriuscita dell'O-rin
g
dalla propria sede, ruotare il tubo mentre lo
si inserisce nel raccordo.
Contrassegnare la profondità di inserimento
raggiunta sulla super
ficie del tubo.
Prima di procedere con la pressatur
a
assicurarsi che il tubo non si sia spostato
dalla battuta del raccordo.
•
•
•
•
•
•
•
Assicurarsi che la tubazione sia correttamente
allineata prima di procedere alla pressatura.
Assicurarsi di utilizzare la ganascia della
dimensione corretta.
La ganascia deve essere collocat
a
perpendicolarmente al raccordo, posizionando
la scanalatura sul collarino
.
Il collarino del raccordo deve essere posizionato
centralmente nella scanalatura della ganascia.
Tenere premuto il pulsante
fino a completare il
ciclo di pressatura.
La pressata è completata quando le ganasce
sono completamente chiuse ed il pistone
si ritrae
.
IMPORTANTE: La giunzione è ultimata dop
o
un ciclo completo dell'utensile di pressatura
.
Non pressare nessun raccordo più di
una volta.
•
•
Contrassegnare la giunzione completata
dopo la pressatura.
Questo agevola la verifica della correttezza
delle giunzioni prima del collaudo.
13
