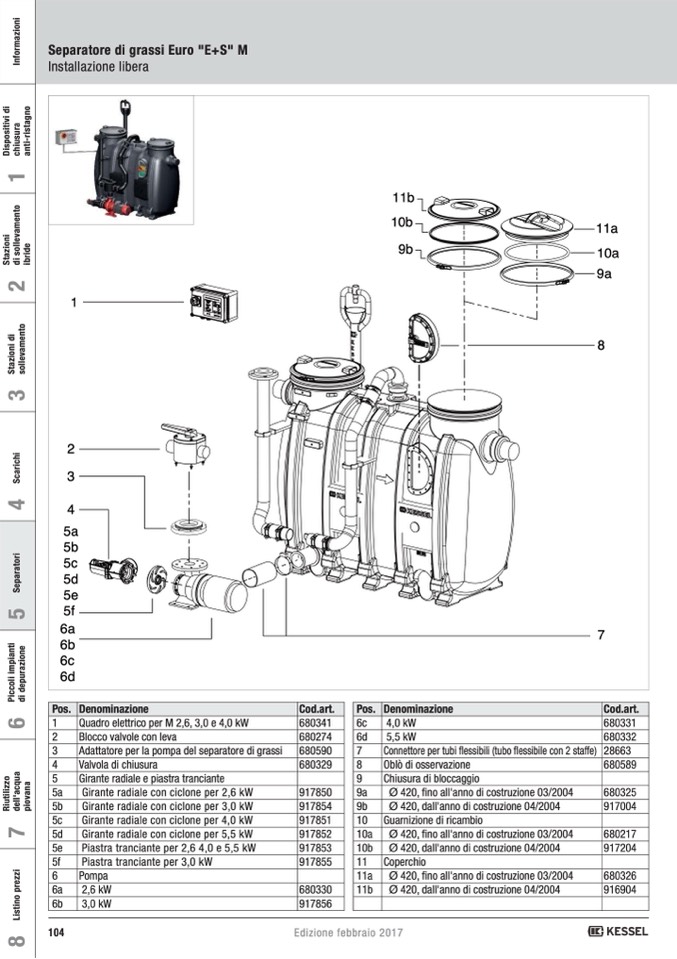

Separatore di grassi Euro "E+S" M

Installazione libera

1

2

3

4

5a

5b

5c

5d

5e

5f

6a

6b

6c

6d

Pos. Denominazione

1

Quadro elettrico per M 2,6, 3,0 e 4,0 kW

2

Blocco valvole con leva

3

Adattatore per la pompa del separatore di grassi

4

Valvola di chiusura

5

Girante radiale e piastra tranciante

5a

Girante radiale con ciclone per 2,6 kW

5b

Girante radiale con ciclone per 3,0 kW

5c

Girante radiale con ciclone per 4,0 kW

5d

Girante radiale con ciclone per 5,5 kW

5e

Piastra tranciante per 2,6 4,0 e 5,5 kW

5f

Piastra tranciante per 3,0 kW

6

Pompa

6a

2,6 kW

6b

3,0 kW

11b

10b

9b

11a

10a

9a

8

104

Edizione febbraio 2017

Cod.art.

680341

680274

680590

680329

917850

917854

917851

917852

917853

917855

680330

917856

Pos. Denominazione

7

Cod.art.

680331

680332

28663

680589

680325

917004

680217

917204

680326

916904

6c

4,0 kW

6d

5,5 kW

7

Connettore per tubi flessibili (tubo flessibile con 2 staffe)

8

Oblò di osservazione

9

Chiusura di bloccaggio

9a

Ø 420, fino all'anno di costruzione 03/2004

9b

Ø 420, dall'anno di costruzione 04/2004

10

Guarnizione di ricambio

10a

Ø 420, fino all'anno di costruzione 03/2004

10b

Ø 420, dall'anno di costruzione 04/2004

11

Coperchio

11a

Ø 420, fino all'anno di costruzione 03/2004

11b

Ø 420, dall'anno di costruzione 04/2004

8

7

R

i

u

t

i

l
