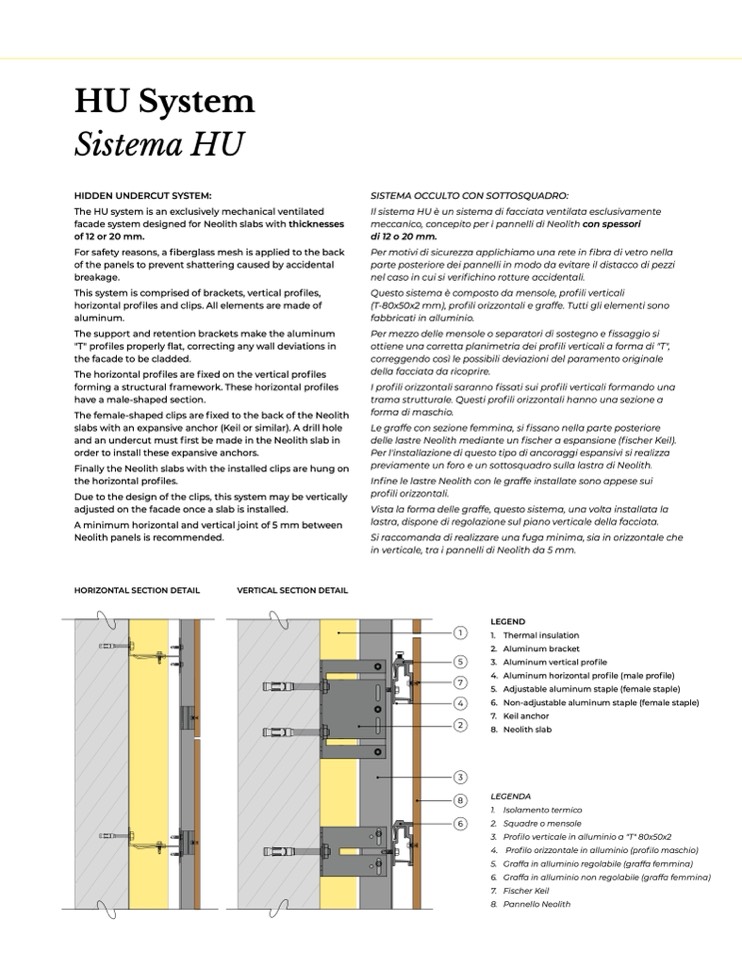

HU System

Sistema HU

HIDDEN UNDERCUT SYSTEM:

The HU system is an exclusively mechanical ventilated

facade system designed for Neolith slabs with thicknesses

of 12 or 20 mm.

For safety reasons, a fiberglass mesh is applied to the back

of the panels to prevent shattering caused by accidental

breakage.

This system is comprised of brackets, vertical profiles,

horizontal profiles and clips. All elements are made of

aluminum.

The support and retention brackets make the aluminum

"T" profiles properly flat, correcting any wall deviations in

the facade to be cladded.

The horizontal profiles are fixed on the vertical profiles

forming a structural framework. These horizontal profiles

have a male-shaped section.

The female-shaped clips are fixed to the back of the Neolith

slabs with an expansive anchor (Keil or similar). A drill hole

and an undercut must first be made in the Neolith slab in

order to install these expansive anchors.

Finally the Neolith slabs with the installed clips are hung on

the horizontal profiles.

Due to the design of the clips, this system may be vertically

adjusted on the facade once a slab is installed.

A minimum horizontal and vertical joint of 5 mm between

Neolith panels is recommended.

SISTEMA OCCULTO CON SOTTOSQUADRO:

Il sistema HU è un sistema di facciata ventilata esclusivamente

meccanico, concepito per i pannelli di Neolith con spessori

di 12 o 20 mm.

Per motivi di sicurezza applichiamo una rete in fibra di vetro nella

parte posteriore dei pannelli in modo da evitare il distacco di pezzi

nel caso in cui si verifichino rotture accidentali.

Questo sistema è composto da mensole, profili verticali

(T-80x50x2 mm), profili orizzontali e graffe. Tutti gli elementi sono

fabbricati in alluminio.

Per mezzo delle mensole o separatori di sostegno e fissaggio si

ottiene una corretta planimetria dei profili verticali a forma di "T",

correggendo così le possibili deviazioni del paramento originale

della facciata da ricoprire.

I profili orizzontali saranno fissati sui profili verticali formando una

trama strutturale. Questi profili orizzontali hanno una sezione a

forma di maschio.

Le graffe con sezione femmina, si fissano nella parte posteriore

delle lastre Neolith mediante un fischer a espansione (fischer Keil).

Per l'installazione di questo tipo di ancoraggi espansivi si realizza

previamente un foro e un sottosquadro sulla lastra di Neolith.

Infine le lastre Neolith con le graffe installate sono appese sui

profili orizzontali.

Vista la forma delle graffe, questo sistema, una volta installata la

lastra, dispone di regolazione sul piano verticale della facciata.

Si raccomanda di realizzare una fuga minima, sia in orizzontale che

in verticale, tra i pannelli di Neolith da 5 mm.

LEGEND

1

HORIZONTAL SECTION DETAIL

VERTICAL SECTION DETAIL

1. Thermal insulation

2. Aluminum bracket

5

3.

7

Aluminum vertical profile

4. Aluminum horizontal profile (male profile)

5. Adjustable aluminum staple (female staple)

4

6.

Non-adjustable aluminum staple (female staple)

7. Keil anchor

8. Neolith slab

3

8

6

2.

3. Profilo verticale in alluminio a "T" 80x50x2

4. Profilo orizzontale in alluminio (profilo maschio)

5. Graffa in alluminio regolabile (graffa femmina)

6. Graffa in alluminio non regolabile (graffa femmina)

7. Fischer Keil

8. Pannello Neolith

2

LEGENDA

1. Isolamento termico

Squadre o mensole
