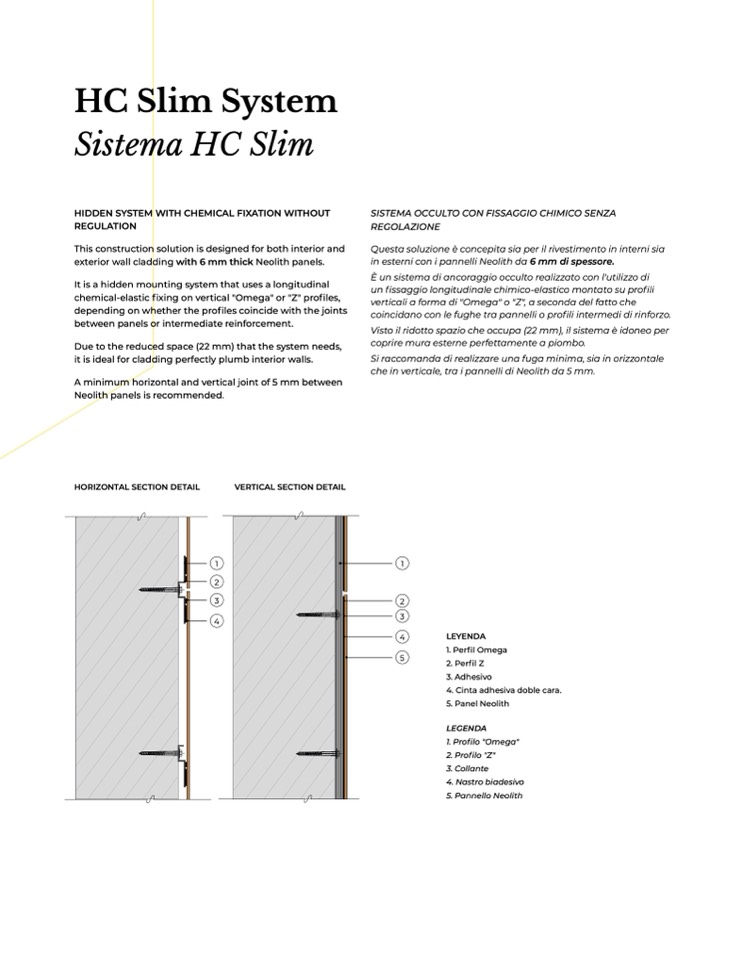

HC Slim System

Sistema HC Slim

HIDDEN SYSTEM WITH CHEMICAL FIXATION WITHOUT

REGULATION

This construction solution is designed for both interior and

exterior wall cladding with 6 mm thick Neolith panels.

It is a hidden mounting system that uses a longitudinal

chemical-elastic fixing on vertical "Omega" or "Z" profiles,

depending on whether the profiles coincide with the joints

between panels or intermediate reinforcement.

Due to the reduced space (22 mm) that the system needs,

it is ideal for cladding perfectly plumb interior walls.

A minimum horizontal and vertical joint of 5 mm between

Neolith panels is recommended.

SISTEMA OCCULTO CON FISSAGGIO CHIMICO SENZA

REGOLAZIONE

Questa soluzione è concepita sia per il rivestimento in interni sia

in esterni con i pannelli Neolith da 6 mm di spessore.

È un sistema di ancoraggio occulto realizzato con l'utilizzo di

un fissaggio longitudinale chimico-elastico montato su profili

verticali a forma di "Omega" o "Z", a seconda del fatto che

coincidano con le fughe tra pannelli o profili intermedi di rinforzo.

Visto il ridotto spazio che occupa (22 mm), il sistema è idoneo per

coprire mura esterne perfettamente a piombo.

Si raccomanda di realizzare una fuga minima, sia in orizzontale

che in verticale, tra i pannelli di Neolith da 5 mm.

HORIZONTAL SECTION DETAIL

VERTICAL SECTION DETAIL

1

1

2

3

2

4

3

4

LEYENDA

5

1. Perfil Omega

2. Perfil Z

3. Adhesivo

4. Cinta adhesiva doble cara.

5. Panel Neolith

LEGENDA

1. Profilo "Omega"

2. Profilo "Z"

3. Collante

4. Nastro biadesivo

5. Pannello Neolith
