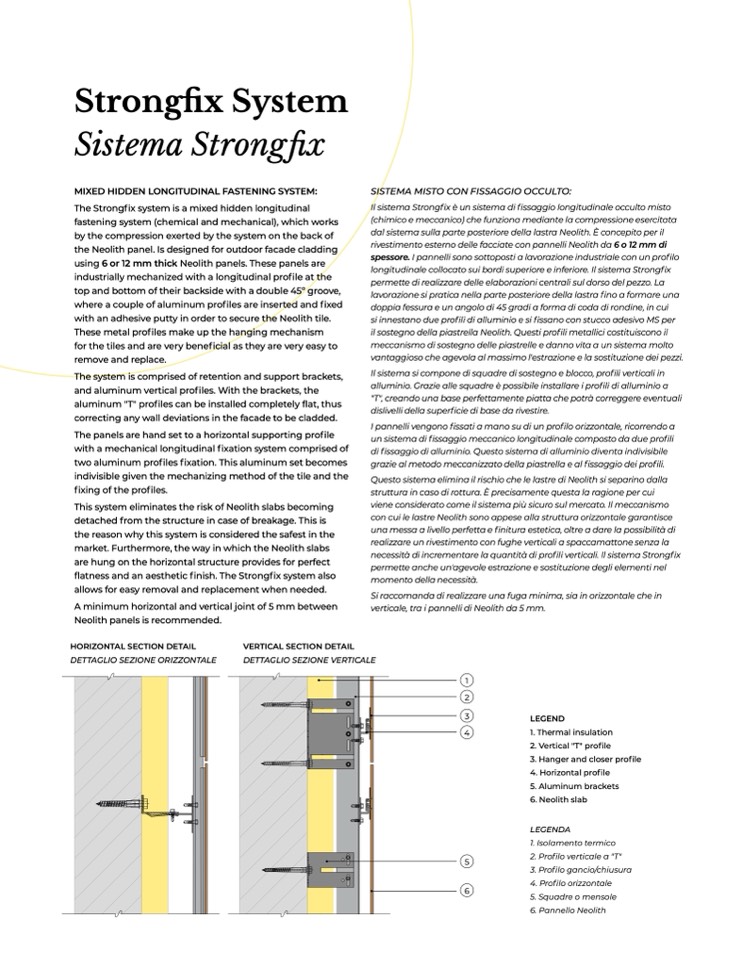

Strongfix System

Sistema Strongfix

MIXED HIDDEN LONGITUDINAL FASTENING SYSTEM:

The Strongfix system is a mixed hidden longitudinal

fastening system (chemical and mechanical), which works

by the compression exerted by the system on the back of

the Neolith panel. Is designed for outdoor facade cladding

using 6 or 12 mm thick Neolith panels. These panels are

industrially mechanized with a longitudinal profile at the

top and bottom of their backside with a double 45o groove,

where a couple of aluminum profiles are inserted and fixed

with an adhesive putty in order to secure the Neolith tile.

These metal profiles make up the hanging mechanism

for the tiles and are very beneficial as they are very easy to

remove and replace.

The system is comprised of retention and support brackets,

and aluminum vertical profiles. With the brackets, the

aluminum "T" profiles can be installed completely flat, thus

correcting any wall deviations in the facade to be cladded.

The panels are hand set to a horizontal supporting profile

with a mechanical longitudinal fixation system comprised of

two aluminum profiles fixation. This aluminum set becomes

indivisible given the mechanizing method of the tile and the

fixing of the profiles.

This system eliminates the risk of Neolith slabs becoming

detached from the structure in case of breakage. This is

the reason why this system is considered the safest in the

market. Furthermore, the way in which the Neolith slabs

are hung on the horizontal structure provides for perfect

flatness and an aesthetic finish. The Strongfix system also

allows for easy removal and replacement when needed.

A minimum horizontal and vertical joint of 5 mm between

Neolith panels is recommended.

SISTEMA MISTO CON FISSAGGIO OCCULTO:

Il sistema Strongfix è un sistema di fissaggio longitudinale occulto misto

(chimico e meccanico) che funziona mediante la compressione esercitata

dal sistema sulla parte posteriore della lastra Neolith. È concepito per il

rivestimento esterno delle facciate con pannelli Neolith da 6 o 12 mm di

spessore. I pannelli sono sottoposti a lavorazione industriale con un profilo

longitudinale collocato sui bordi superiore e inferiore. Il sistema Strongfix

permette di realizzare delle elaborazioni centrali sul dorso del pezzo. La

lavorazione si pratica nella parte posteriore della lastra fino a formare una

doppia fessura e un angolo di 45 gradi a forma di coda di rondine, in cui

si innestano due profili di alluminio e si fissano con stucco adesivo MS per

il sostegno della piastrella Neolith. Questi profili metallici costituiscono il

meccanismo di sostegno delle piastrelle e danno vita a un sistema molto

vantaggioso che agevola al massimo l'estrazione e la sostituzione dei pezzi.

Il sistema si compone di squadre di sostegno e blocco, profili verticali in

alluminio. Grazie alle squadre è possibile installare i profili di alluminio a

"T", creando una base perfettamente piatta che potrà correggere eventuali

dislivelli della superficie di base da rivestire.

I pannelli vengono fissati a mano su di un profilo orizzontale, ricorrendo a

un sistema di fissaggio meccanico longitudinale composto da due profili

di fissaggio di alluminio. Questo sistema di alluminio diventa indivisibile

grazie al metodo meccanizzato della piastrella e al fissaggio dei profili.

Questo sistema elimina il rischio che le lastre di Neolith si separino dalla

struttura in caso di rottura. È precisamente questa la ragione per cui

viene considerato come il sistema più sicuro sul mercato. Il meccanismo

con cui le lastre Neolith sono appese alla struttura orizzontale garantisce

una messa a livello perfetta e finitura estetica, oltre a dare la possibilità di

realizzare un rivestimento con fughe verticali a spaccamattone senza la

necessità di incrementare la quantità di profili verticali. Il sistema Strongfix

permette anche un'agevole estrazione e sostituzione degli elementi nel

momento della necessità.

Si raccomanda di realizzare una fuga minima, sia in orizzontale che in

verticale, tra i pannelli di Neolith da 5 mm.

HORIZONTAL SECTION DETAIL

DETTAGLIO SEZIONE ORIZZONTALE

VERTICAL SECTION DETAIL

DETTAGLIO SEZIONE VERTICALE

1

2

3

LEGEND

4

1. Thermal insulation

2. Vertical "T" profile

5

6

3. Hanger and closer profile

4. Horizontal profile

5. Aluminum brackets

6. Neolith slab

LEGENDA

1. Isolamento termico

2. Profilo verticale a "T"

3. Profilo gancio/chiusura

4. Profilo orizzontale

5. Squadre o mensole

6. Pannello Neolith
