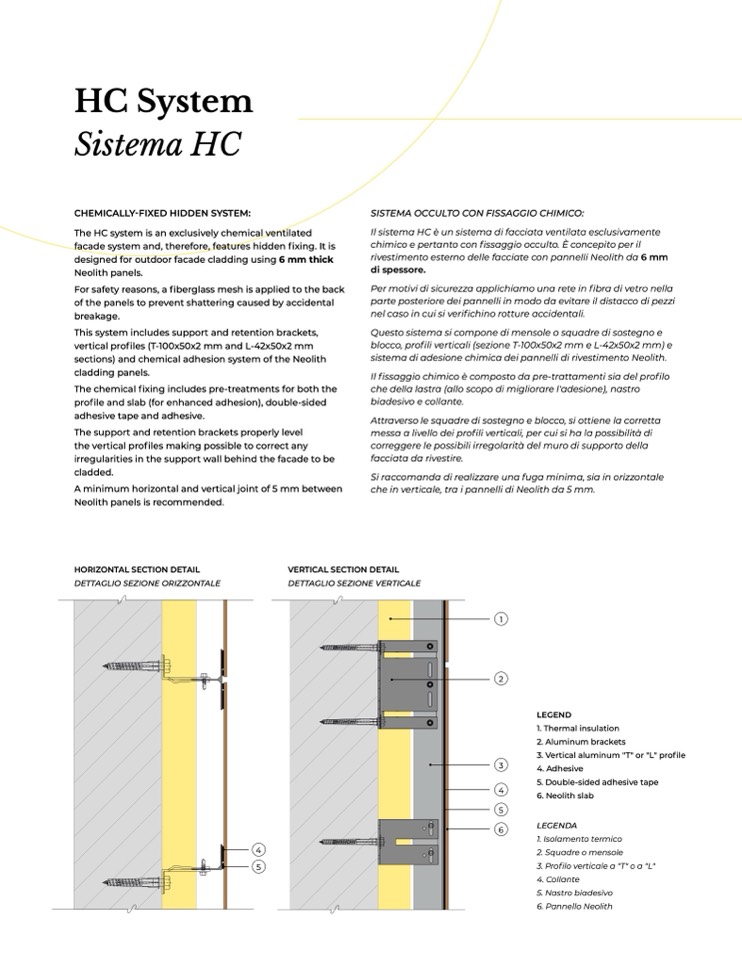

HC System

Sistema HC

CHEMICALLY-FIXED HIDDEN SYSTEM:

The HC system is an exclusively chemical ventilated

facade system and, therefore, features hidden fixing. It is

designed for outdoor facade cladding using 6 mm thick

Neolith panels.

For safety reasons, a fiberglass mesh is applied to the back

of the panels to prevent shattering caused by accidental

breakage.

This system includes support and retention brackets,

vertical profiles (T-100x50x2 mm and L-42x50x2 mm

sections) and chemical adhesion system of the Neolith

cladding panels.

The chemical fixing includes pre-treatments for both the

profile and slab (for enhanced adhesion), double-sided

adhesive tape and adhesive.

The support and retention brackets properly level

the vertical profiles making possible to correct any

irregularities in the support wall behind the facade to be

cladded.

A minimum horizontal and vertical joint of 5 mm between

Neolith panels is recommended.

SISTEMA OCCULTO CON FISSAGGIO CHIMICO:

Il sistema HC è un sistema di facciata ventilata esclusivamente

chimico e pertanto con fissaggio occulto. È concepito per il

rivestimento esterno delle facciate con pannelli Neolith da 6 mm

di spessore.

Per motivi di sicurezza applichiamo una rete in fibra di vetro nella

parte posteriore dei pannelli in modo da evitare il distacco di pezzi

nel caso in cui si verifichino rotture accidentali.

Questo sistema si compone di mensole o squadre di sostegno e

blocco, profili verticali (sezione T-100x50x2 mm e L-42x50x2 mm) e

sistema di adesione chimica dei pannelli di rivestimento Neolith.

Il fissaggio chimico è composto da pre-trattamenti sia del profilo

che della lastra (allo scopo di migliorare l'adesione), nastro

biadesivo e collante.

Attraverso le squadre di sostegno e blocco, si ottiene la corretta

messa a livello dei profili verticali, per cui si ha la possibilità di

correggere le possibili irregolarità del muro di supporto della

facciata da rivestire.

Si raccomanda di realizzare una fuga minima, sia in orizzontale

che in verticale, tra i pannelli di Neolith da 5 mm.

HORIZONTAL SECTION DETAIL

DETTAGLIO SEZIONE ORIZZONTALE

VERTICAL SECTION DETAIL

DETTAGLIO SEZIONE VERTICALE

4

5

1

2

3

4

5

6

LEGEND

1. Thermal insulation

2. Aluminum brackets

3. Vertical aluminum "T" or "L" profile

4. Adhesive

5. Double-sided adhesive tape

6. Neolith slab

LEGENDA

1. Isolamento termico

2. Squadre o mensole

3. Profilo verticale a "T" o a "L"

4. Collante

5. Nastro biadesivo

6. Pannello Neolith
