LEGENDA

1 Addolcitore MINITEC

2 Defangatore

AMBRA SEP FILTER PLUS

3 Filtro dissabbiatore

4 Rubinetto di prelievo

5 Scarico

6 Valvola e Timer SFE

7 Disconnettore

8 Giuntoflessibile

9 Valvola di Bypass

10 Sistema carico automatico

11 Contatore

12 Pompa dosatrice analogica

13 Serbatoio condizionante chimico

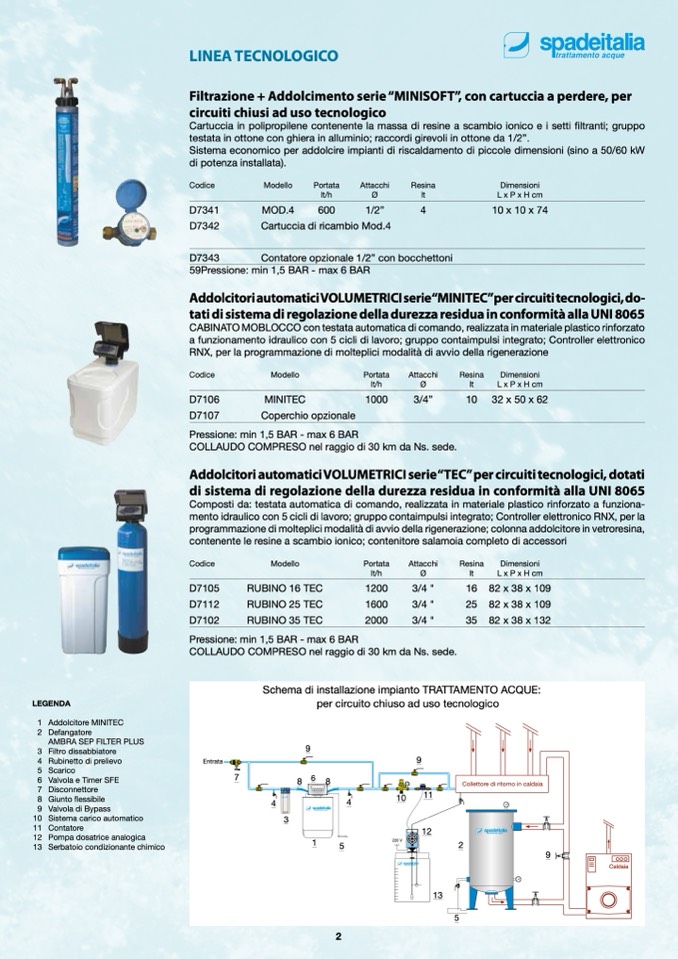

Schema di installazione impianto TRATTAMENTO ACQUE:

per circuito chiuso ad uso tecnologico

LINEA TECNOLOGICO

Filtrazione + Addolcimento serie “MINISOFT”, con cartuccia a perdere, per

circuiti chiusi ad uso tecnologico

Cartuccia in polipropilene contenente la massa di resine a scambio ionico e i setti

filtranti; gruppo

testata in ottone con ghiera in alluminio; raccordi girevoli in ottone da 1/2”.

Sistema economico per addolcire impianti di riscaldamento di piccole dimensioni (sino a 50/60 kW

di potenza installata).

Codice

D7341

D7342

Modello

Portata

Attacchi

Resina

lt/h

Ø

lt

MOD.4

600

1/2”

4

Cartuccia di ricambio Mod.4

Dimensioni

L x P x H cm

10 x 10 x 74

Addolcitori automaticiVOLUMETRICI serie“MINITEC”per circuiti tecnologici, do-

tati di sistema di regolazione della durezza residua in conformità alla UNI 8065

CABINATO MOBLOCCO con testata automatica di comando, realizzata in materiale plastico rinforzato

a funzionamento idraulico con 5 cicli di lavoro; gruppo contaimpulsi integrato; Controller elettronico

RNX, per la programmazione di molteplici modalità di avvio della rigenerazione

Codice

D7106

D7107

Modello

Portata

Attacchi

Resina

lt/h

Ø

lt

MINITEC

1000

3/4”

10

Coperchio opzionale

Dimensioni

L x P x H cm

32 x 50 x 62

Codice

Modello

D7105

RUBINO 16 TEC

D7112

RUBINO 25 TEC

D7102

RUBINO 35 TEC

Portata

Attacchi

lt/h

Ø

1200

3/4 "

1600

3/4 "

2000

3/4 "

Resina

Dimensioni

lt

L x P x H cm

16 82 x 38 x 109

25 82 x 38 x 109

35 82 x 38 x 132

Contatore opzionale 1/2” con bocchettoni

D7343

59Pressione: min 1,5 BAR - max 6 BAR

Pressione: min 1,5 BAR - max 6 BAR

COLLAUDO COMPRESO nel raggio di 30 km da Ns. sede.

AddolcitoriautomaticiVOLUMETRICIserie“TEC”percircuititecnologici,dotati

di sistema di regolazione della durezza residua in conformità alla UNI 8065

Composti da: testata automatica di comando, realizzata in materiale plastico rinforzato a funziona-

mento idraulico con 5 cicli di lavoro; gruppo contaimpulsi integrato; Controller elettronico RNX, per la

programmazione di molteplici modalità di avvio della rigenerazione; colonna addolcitore in vetroresina,

contenente le resine a scambio ionico; contenitore salamoia completo di accessori

Pressione: min 1,5 BAR - max 6 BAR

COLLAUDO COMPRESO nel raggio di 30 km da Ns. sede.

Entrata

9

3

9

7

8

6

1

8

Collettore di ritorno in caldaia

4

4

10

220 V

12345678

11

12

2

5

2

9

13

5

Caldaia
