36 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-SiFire Easy-V

UNI EN 12845

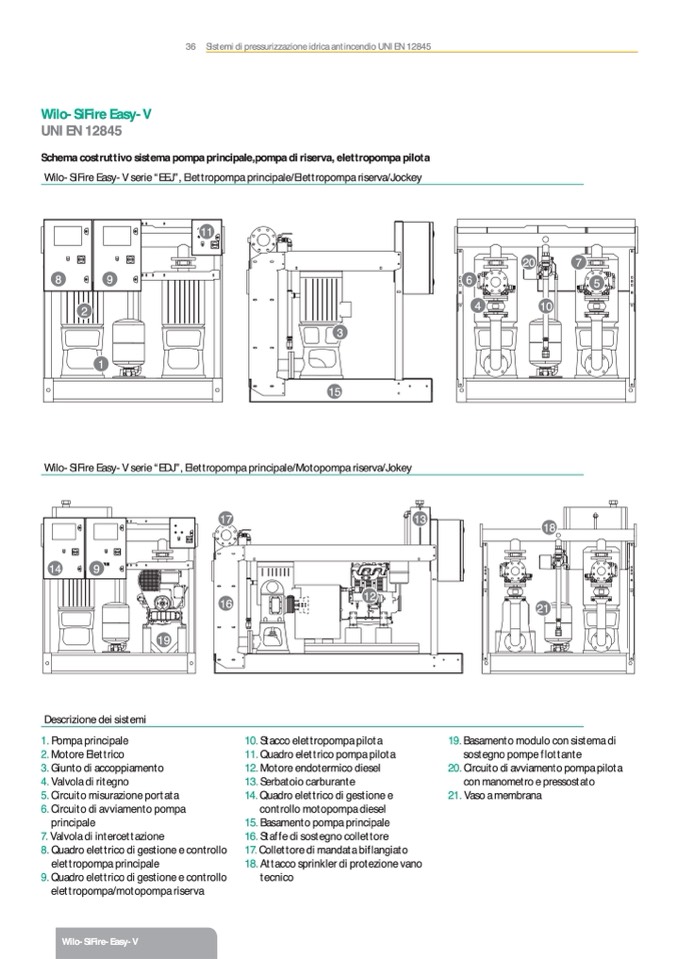

Schema costruttivo sistema pompa principale,pompa di riserva, elettropompa pilota

Wilo-SiFire Easy-V serie “EEJ”, Elettropompa principale/Elettropompa riserva/Jockey

11

8

9

6

2

3

15

20

7

5

4

10

1

Wilo-SiFire Easy-V serie “EDJ”, Elettropompa principale/Motopompa riserva/Jokey

14

9

Descrizione dei sistemi

12

10. Stacco elettropompa pilota

11. Quadro elettrico pompa pilota

12. Motore endotermico diesel

13. Serbatoio carburante

14. Quadro elettrico di gestione e

1. Pompa principale

2. Motore Elettrico

3. Giunto di accoppiamento

4. Valvola di ritegno

5. Circuito misurazione portata

6. Circuito di avviamento pompa

principale

7. Valvola di intercettazione

8. Quadro elettrico di gestione e controllo

elettropompa principale

9. Quadro elettrico di gestione e controllo

elettropompa/motopompa riserva

controllo motopompa diesel

15. Basamento pompa principale

16. Staffe di sostegno collettore

17. Collettore di mandata biflangiato

18. Attacco sprinkler di protezione vano

tecnico

Wilo-SiFire-Easy-V

17

16

19

13

18

21

19. Basamento modulo con sistema di

sostegno pompe flottante

20. Circuito di avviamento pompa pilota

con manometro e pressostato

21. Vaso a membrana
