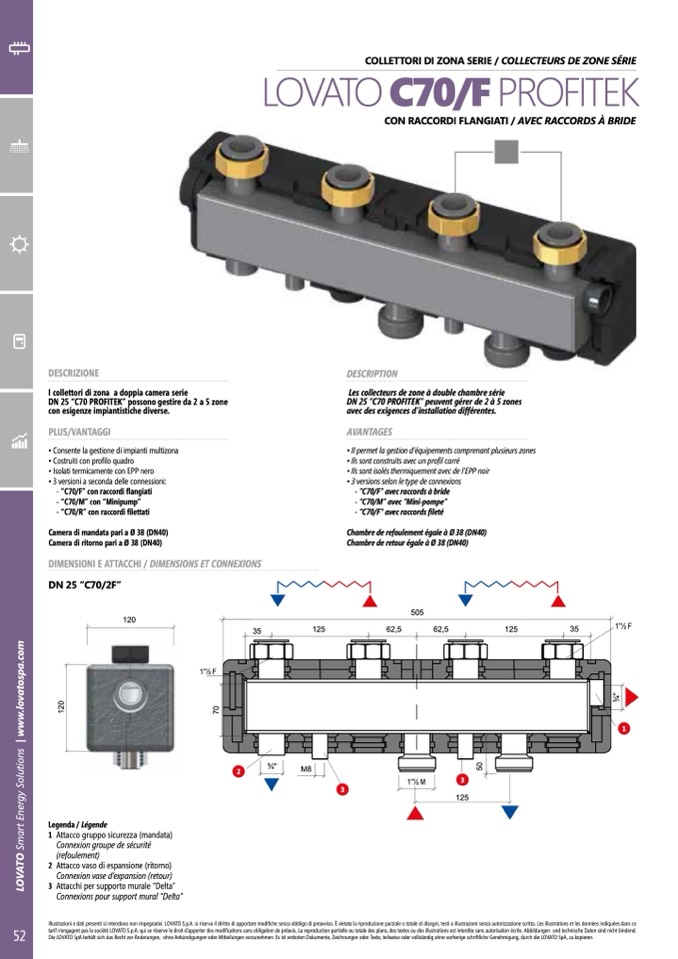

DESCRIZIONE

I collettori di zona a doppia camera serie

DN 25 “C70 PROFITEK” possono gestire da 2 a 5 zone

con esigenze impiantistiche diverse.

PLUS/VANTAGGI

• Consente la gestione di impianti multizona

• Costruiti con profilo quadro

• Isolati termicamente con EPP nero

• 3 versioni a seconda delle connessioni:

- C70 con raccordi flangiati

- “C70/M” con “Minipump”

- C70 con raccordi filettati

Camera di mandata pari a Ø 38 (DN40)

Camera di ritorno pari a Ø 38 (DN40)

DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS

DN 25 “C70/2F”

120

DESCRIPTION

Les collecteurs de zone à double chambre série

5 0 peuvent gérer de à 5 ones

avec des exigences d’installation différentes.

AVANTAGES

• Il permet la gestion d’équipements comprenant plusieurs zones

• Ils sont construits avec un profil carré

• Ils sont isolés thermiquement avec de l’EPP noir

• 3 versions selon le type de connexions

COLLETTORI DI ZONA SERIE / COLLECTEURS DE ZONE SÉRIE

LOVATO C70/F PROFITEK

CON RACCORDI FLANGIATI / AVEC RACCORDS À BRIDE

0 avec raccords à bride

0M avec Minipompe

0 avec raccords fileté

hambre de refoulement égale à 40

hambre de retour égale à 40

5

0

1

2

0

7

0

3

⁄

4

"

Legenda / Légende

1 Attacco gruppo sicurezza (mandata)

Connexion groupe de sécurité

(refoulement)

2 Attacco vaso di espansione (ritorno)

Connexion vase d’expansion (retour)

3 Attacchi per supporto murale “Delta”

Connexions pour support mural “Delta”

1”1⁄2 F

2

M8

35

3⁄4"

125

62,5

62,5

125

35

1”1⁄2 F

1

3

1”1⁄2 M

3

125
