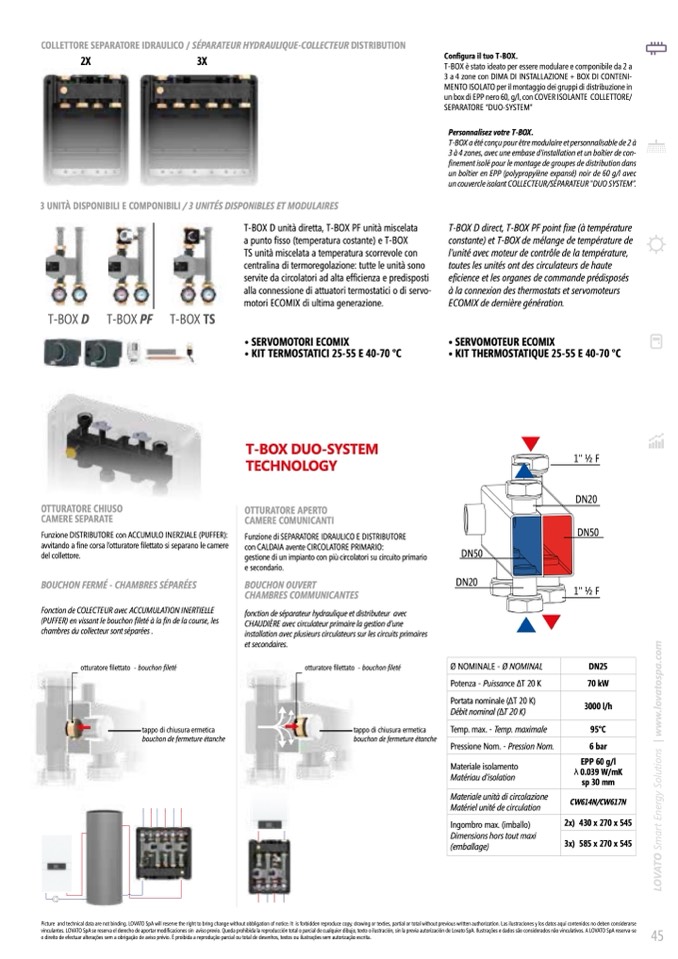

COLLETTORE SEPARATORE IDRAULICO / SÉPARATEUR HYDRAULIQUE-COLLECTEUR DISTRIBUTION
2X
3X
3 UNITÀ DISPONIBILI E COMPONIBILI / 3 UNITÉS DISPONIBLES ET MODULAIRES
Configura il tuo T-.
T-BOX è stato ideato per essere modulare e componibile da 2 a
3 a 4 zone con DIMA DI ISTALLAIOE BOX DI COTEI-
MENTO ISOLATO per il montaggio dei gruppi di distribuzione in
un bo di EPP nero 60, g/l, con COVER ISOLATE COLLETTORE/
SEPARATORE “DUO-SYSTEM”
Personnalisez votre T-BOX.
T-BOX a été conçu pour être modulaire et personnalisable de 2 à
3 à 4 zones, avec une embase dinstallation et un botier de con-
finement isolé pour le montage de groupes de distribution dans
un boîtier en EPP (polypropylène expansé) noir de 60 g/l avec
un couvercle isolant COLLECTEUR/SPARATEUR "DUO SSTEM”.
T-BOX D direct, T-BOX PF point fixe (à température
constante) et T-BOX de mélange de température de
l’unité avec moteur de contrôle de la température,
toutes les unités ont des circulateurs de haute
eficience et les organes de commande prédisposés
à la connexion des thermostats et servomoteurs
ECOMIX de dernière génération.
• SERVOMOTEUR ECOMIX
• KIT THERMOSTATIQUE 25-55 E 40-70 °C
T-BOX D
T-BOX PF
T-BOX TS
T-BOX D unità diretta, T-BOX PF unità miscelata
a punto fisso (temperatura costante) e T-BOX
TS unità miscelata a temperatura scorrevole con
centralina di termoregolazione: tutte le unità sono
servite da circolatori ad alta efficienza e predisposti
alla connessione di attuatori termostatici o di servo-
motori ECOMIX di ultima generazione.
• SERVOMOTORI ECOMIX
• KIT TERMOSTATICI 25-55 E 40-70 °C
T-BOX DUO-SYSTEM
TECHNOLOGY
OTTURATORE APERTO
CAMERE COMUNICANTI
Funzione di SEPARATORE IDRAULICO E DISTRIBUTORE
con CALDAIA avente CIRCOLATORE PRIMARIO:
gestione di un impianto con pi circolatori su circuito primario
e secondario.
BOUCHON OUVERT
CHAMBRES COMMUNICANTES
OTTURATORE CHIUSO
CAMERE SEPARATE
1'' 1⁄2 F
D20
D50
1'' 1⁄2 F
Funzione DISTRIBUTORE con ACCUMULO INERZIALE (PUFFER):
avvitando a fine corsa l’otturatore filettato si separano le camere
del collettore.
BOUCHON FERMÉ - CHAMBRES SÉPARÉES
Fonction de COLECTEUR avec ACCUMULATION INERTIELLE
(PUFFER) en vissant le bouchon fileté à la fin de la course, les
chambres du collecteur sont séparées .
otturatore filettato - bouchon fileté
tappo di chiusura ermetica
bouchon de fermeture étanche
D50
D20
fonction de séparateur hydraulique et distributeur avec
CHAUDIÈRE avec circulateur primaire la gestion d’une
installation avec plusieurs circulateurs sur les circuits primaires
et secondaires.
otturatore filettato - bouchon fileté
Ø NOMINALE - Ø NOMINAL
DN25
Potenza - Puissance ∆T 20 K
70 kW
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
Portata nominale (∆T 20 K)
3000 l/h
Débit nominal (∆T 20 K)
tappo di chiusura ermetica
Temp. max. - Temp. maximale
95°C
bouchon de fermeture étanche
Pressione Nom. - Pression Nom.
6 bar
Materiale isolamento
EPP 60 g/l
0.039 W/mK
Matériau d’isolation
sp30mm
Materiale unità di circolazione
141
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
Matériel unité de circulation
Ingombro max. (imballo)
2x) 430 x 270 x 545
Dimensions hors tout maxi
(emballage)
3x) 585 x 270 x 545
