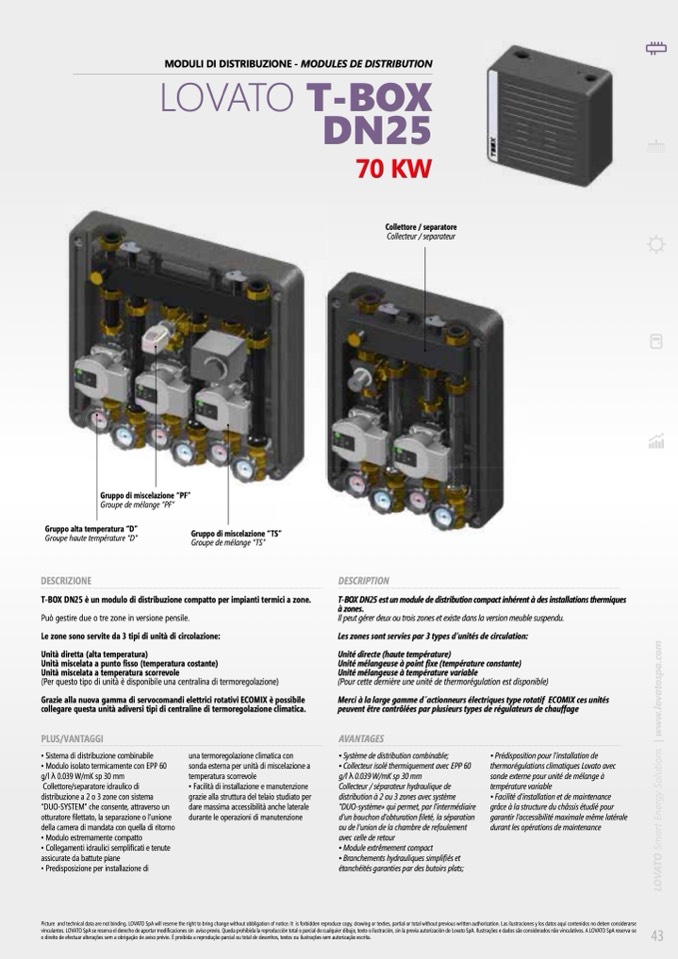

MODULI DI DISTRIBUZIONE - MODULES DE DISTRIBUTION
LOVATO T-BOX
DN25
70 KW
Collettore / separatore
Collecteur / separateur
Gruppo di miscelazione “PF”
Groupe de mélange “PF”
Gruppo alta temperatura “D”
Groupe haute température “D”
DESCRIZIONE
Gruppo di miscelazione “TS”
Groupe de mélange “TS”
T-BOX DN25 è un modulo di distribuzione compatto per impianti termici a zone.
Può gestire due o tre zone in versione pensile.
Le zone sono servite da 3 tipi di unità di circolazione:
Unità diretta (alta temperatura)
nità miscelata a punto fisso temperatura costante
Unità miscelata a temperatura scorrevole
(Per questo tipo di unità è disponibile una centralina di termoregolazione)
Grazie alla nuova gamma di servocomandi elettrici rotativi ECOMIX è possibile
collegare questa unità adiversi tipi di centraline di termoregolazione climatica.
DESCRIPTION
T-BOX DN25 est un module de distribution compact inhérent à des installations thermiques
à zones.
Il peut gérer deux ou trois zones et existe dans la version meuble suspendu.
Les zones sont servies par 3 types d’unités de circulation:
Unité directe (haute température)
Unité mélangeuse à point fie température constante
Unité mélangeuse à température variable
(Pour cette dernière une unité de thermorégulation est disponible)
Merci à la large gamme d ́actionneurs électriques type rotatif ECOMIX ces unités
peuvent être contrôlées par plusieurs types de régulateurs de chauffage
L
O
V
A
T
O
S
m
a
r
t
E
n
e
r
g
y
S
o
l
u
t
i
o
n
s
|
w
w
w
.
l
o
v
a
t
o
s
p
a
.
c
o
m
PLUS/VANTAGGI
• Sistema di distribuzione combinabile
• Modulo isolato termicamente con EPP 60
g/l 0.039 W/mK sp 30 mm
Collettore/separatore idraulico di
distribuzione a 2 o 3 zone con sistema
“DUO-SYSTEM” che consente, attraverso un
otturatore filettato, la separazione o l’unione
della camera di mandata con quella di ritorno
• Modulo estremamente compatto
• Collegamenti idraulici sempli
ficati e tenute
assicurate da battute piane
• Predisposizione per installazione di
una termoregolazione climatica con
sonda esterna per unità di miscelazione a
temperatura scorrevole
• Facilità di installazione e manutenzione
grazie alla struttura del telaio studiato per
dare massima accessibilità anche laterale
durante le operazioni di manutenzione
AVANTAGES
• Système de distribution combinable
• Collecteur isolé thermiquement avec EPP 60
g/l 0.039 W/mK sp 30 mm
Collecteur / séparateur hydraulique de
distribution à 2 ou 3 zones avec système
“DUO-système» qui permet, par l’intermédiaire
d’un bouchon d’obturation fileté, la séparation
ou de l’union de la chambre de refoulement
avec celle de retour
• Module extrêmement compact
• Branchements hydrauliques simplifiés et
étanchéités garanties par des butoirs plats
• Prédisposition pour l’installation de
thermorégulations climatiques Lovato avec
sonde externe pour unité de mélange à
température variable
• Facilité d’installation et de maintenance
grâce à la structure du châssis étudié pour
garantir l’accessibilité maximale même latérale
durant les opérations de maintenance
