DESCRIZIONE

Il gruppo non miscelato DN 20 - 3⁄4” “SA-90” è adatto per circuiti ad alta

temperatura (radiatori, fan coils e carichi bollitore).

Il gruppo viene fornito standard con mandata a destra.

DESCRIPTION

Le groupe sans mélange 0 S0 est adapté au circuits à haute

température (radiateurs, convecteurs-ventilateurs, chauffe-eaux).

Le groupe standard est livré avec le refoulement à droite.

PLUS/VANTAGGI

• Unità di controllo e regolazione compatta

pronta per l’installazione

• Unità per impianti ad alta temperatura

ircolatore elettronico, mm,

Attacchi 1 “

• La variazione della mandata a sinistra

pu essere effettuata direttamente

dall’installatore invertendo le posizioni del

tubo e del circolatore

Estrema facilità di manutenzione: controllo

e sostituzione del circolatore senza svuotare

l’impianto

• Tubo di ritorno con valvola di ritegno

• Tenute assicurate da battute piane e

guarnizioni

Valvole a sfera flangiate sulla mandata e sul

ritorno con termometro integrato

solamento termico in E g/l

. /m sp mm

AVANTAGES

• Unité de contrôle et de réglage compacte

prête pour l’installation

• Unité pour équipements à haute

température

• Pompe de circulation électronique, H = 130

mm, Connexions 1 “

• La variation du refoulement à gauche peut

être effectuée directement par l’installateur

en invertissant les positions de la tuyauterie

et de la pompe de circulation

• Extrême facilité de maintenance: contrôle

et remplacement de la pompe de circulation

sans vider l’équipement

• Tuyauterie de retour avec vanne de retenue

• Les étanchéités sont garanties avec des

butoirs plats et des joints

• Vannes à boisseau sphérique à bride

sur le refoulement et sur le retour avec

thermomètre intégré

soton termue ec e g

m sp mm

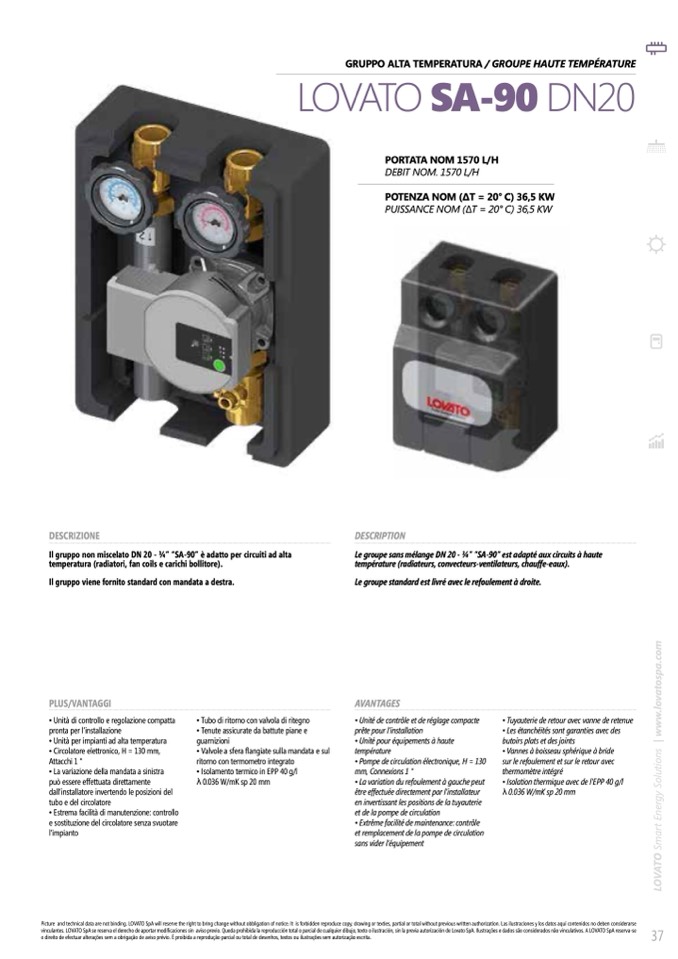

GRUPPO ALTA TEMPERATURA / GROUPE HAUTE TEMPÉRATURE

LOVATO SA-90 DN20

PORTATA NOM 1570 L/H

DEBIT NOM. 1570 L/H

POTENZA NOM (ΔT = 20° C) 36,5 KW

PUISSANCE NOM (ΔT = 20° C) 36,5 KW
