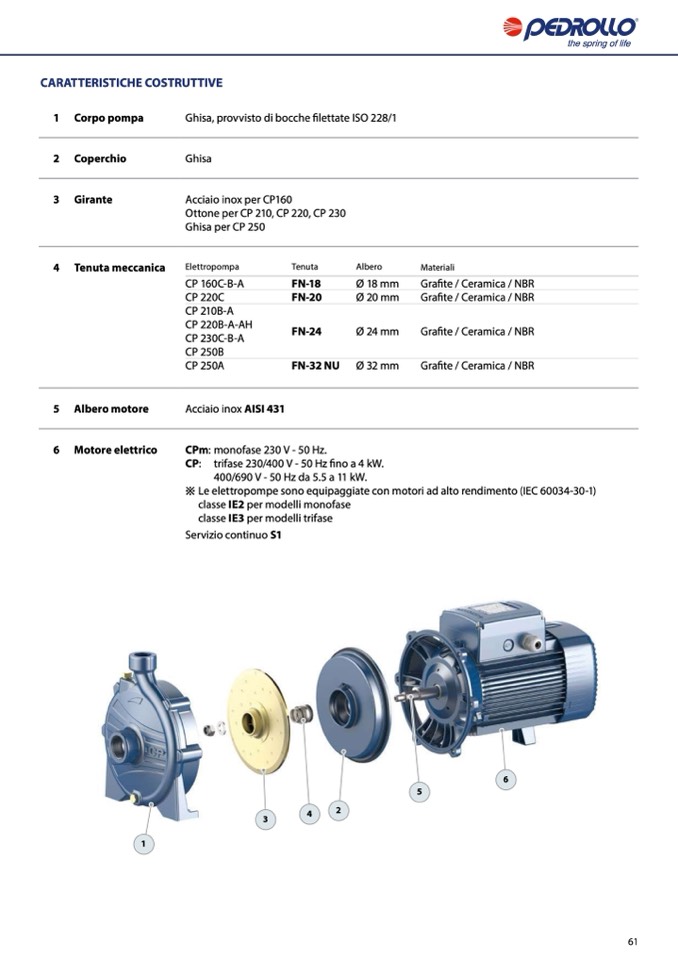

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa, provvisto di bocche filettate ISO 228/1

2

Coperchio

Ghisa

3

Girante

Acciaio inox per CP160

Ottone per CP 210, CP 220, CP 230

Ghisa per CP 250

4

Tenuta meccanica

Elettropompa

CP 160C-B-A

CP 220C

CP 210B-A

CP 220B-A-AH

CP 230C-B-A

CP 250B

CP 250A

Tenuta

FN-18

FN-20

FN-24

FN-32 NU

Albero

Ø 18 mm

Ø 20 mm

Ø 24 mm

Ø 32 mm

Materiali

Grafite / Ceramica / NBR

Grafite / Ceramica / NBR

Grafite / Ceramica / NBR

Grafite / Ceramica / NBR

5

Albero motore

Acciaio inox AISI 431

6

Motore elettrico

CPm: monofase 230 V - 50 Hz.

CP: trifase 230/400 V - 50 Hz fino a 4 kW.

400/690 V - 50 Hz da 5.5 a 11 kW.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

Servizio continuo S1

1

3

4

2

5

6

61
