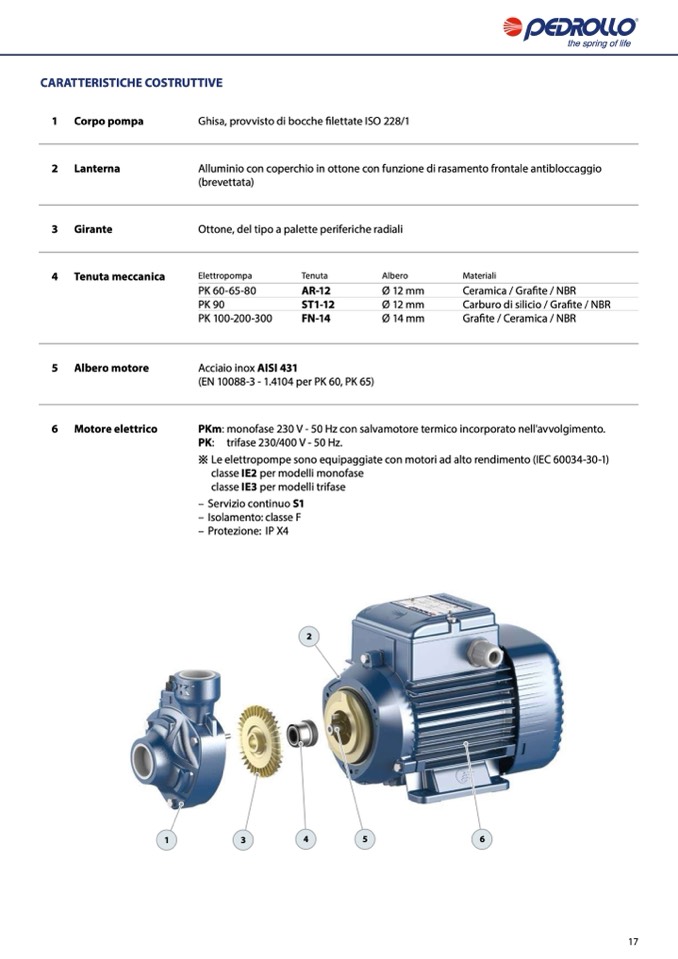

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Lanterna

3 Girante

4 Tenuta meccanica

5 Albero motore

6 Motore elettrico

Ghisa, provvisto di bocche filettate ISO 228/1

Alluminio con coperchio in ottone con funzione di rasamento frontale antibloccaggio

(brevettata)

Ottone, del tipo a palette periferiche radiali

Elettropompa

PK 60-65-80

PK 90

PK 100-200-300

Tenuta

Albero

AR-12

Ø 12 mm

ST1-12

Ø 12 mm

FN-14

Ø 14 mm

Materiali

Ceramica / Grafite / NBR

Carburo di silicio / Grafite / NBR

Grafite / Ceramica / NBR

Acciaio inox AISI 431

(EN 10088-3 - 1.4104 per PK 60, PK 65)

PKm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

PK: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

2

1

3

4

5

6

17
