3.

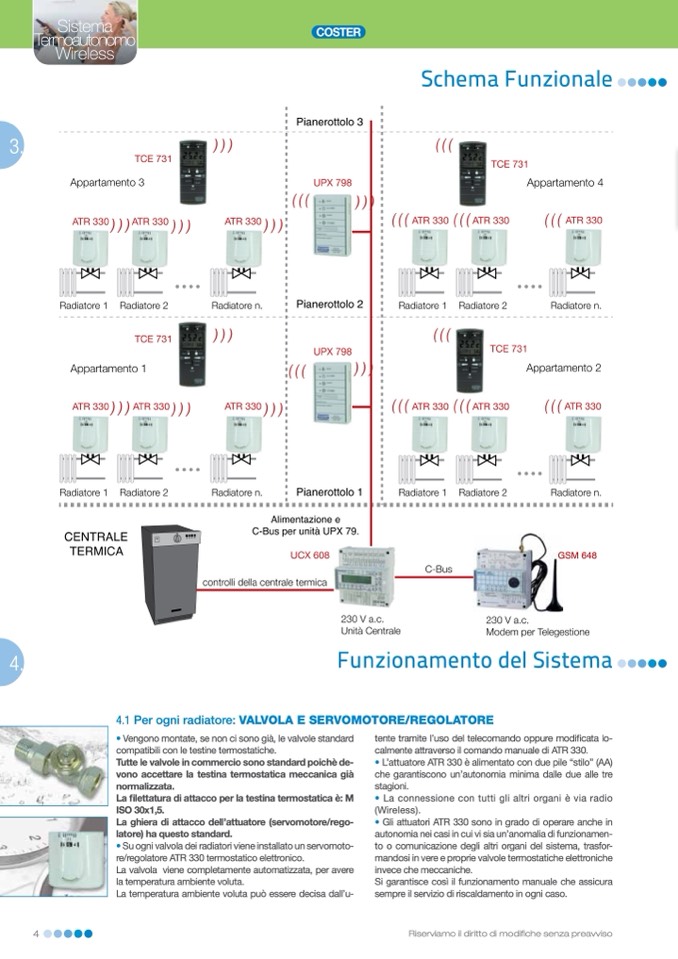

Schema Funzionale

GSM 648

Funzionamento del Sistema

4.1 per ogni radiatore: VALVOLA e SerVOmOtOre/regOLAtOre

4.

Sistema

Termoautonomo

Wireless

4

Riserviamo il diritto di modifiche senza preavviso

• Vengono montate, se non ci sono già, le valvole standard

compatibili con le testine termostatiche.

Tutte le valvole in commercio sono standard poichè de-

vono accettare la testina termostatica meccanica già

normalizzata.

La filettatura di attacco per la testina termostatica è: M

ISO 30x1,5.

La ghiera di attacco dell’attuatore (servomotore/rego-

latore) ha questo standard.

• Su ogni valvola dei radiatori viene installato un servomoto-

re/regolatore ATR 330 termostatico elettronico.

La valvola viene completamente automatizzata, per avere

la temperatura ambiente voluta.

La temperatura ambiente voluta può essere decisa dall’u-

tente tramite l’uso del telecomando oppure modificata lo-

calmente attraverso il comando manuale di ATR 330.

• L’attuatore ATR 330 è alimentato con due pile “stilo” (AA)

che garantiscono un’autonomia minima dalle due alle tre

stagioni.

• La connessione con tutti gli altri organi è via radio

(Wireless).

• Gli attuatori ATR 330 sono in grado di operare anche in

autonomia nei casi in cui vi sia un’anomalia di funzionamen-

to o comunicazione degli altri organi del sistema, trasfor-

mandosi in vere e proprie valvole termostatiche elettroniche

invece che meccaniche.

Si garantisce così il funzionamento manuale che assicura

sempre il servizio di riscaldamento in ogni caso.
