Viessmann - Strutture di montaggio

��

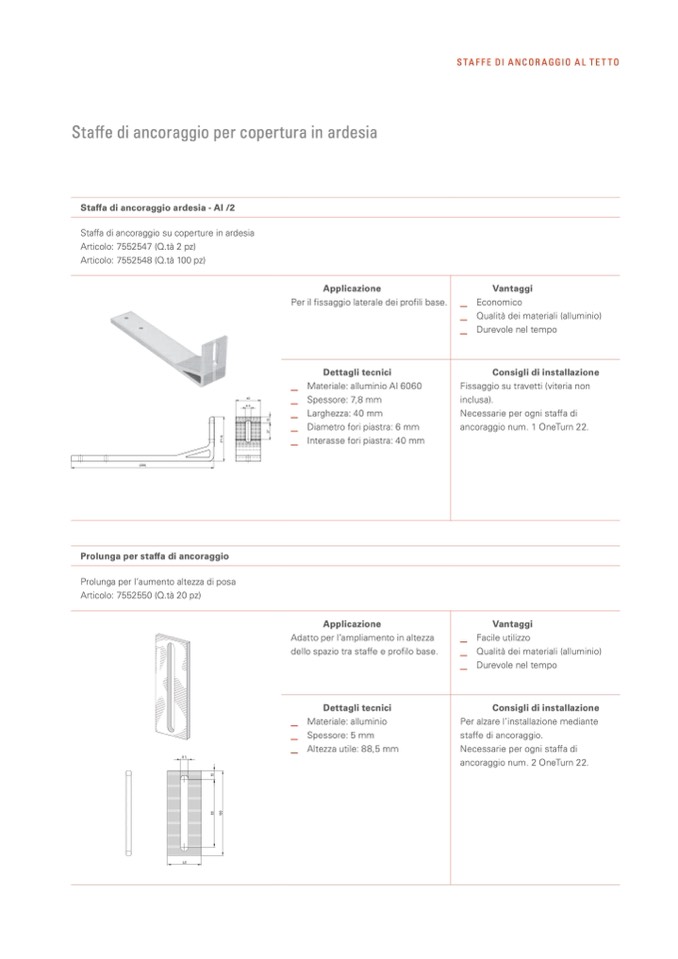

Staffe di ancoraggio per copertura in ardesia

��

��

��

Staffa di ancoraggio ardesia - AI /2

��

��

Staffa di ancoraggio su coperture in ardesia

Articolo: 7552547 (Q.tà 2 pz)

��

��

��

��

��

��

��

��

��

��

STAFFE DI ANCORAGGIO AL TETTO

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

Articolo: 7552548 (Q.tà 100 pz)

��

��

��

Per il fissaggio laterale dei profili base.

Dettagli tecnici

_

Materiale: alluminio Al 6060

_

Spessore: 7,8 mm

_

Larghezza: 40 mm

_

Diametro fori piastra: 6 mm

_

Interasse fori piastra: 40 mm

Fissaggio su travetti (viteria non

inclusa).

Necessarie per ogni staffa di

ancoraggio num. 1 OneTurn 22.

��

��

Prolunga per staffa di ancoraggio

Prolunga per l’aumento altezza di posa

Articolo: 7552550 (Q.tà 20 pz)

��

Vantaggi

Economico

Qualitàdeimateriali(alluminio)

Durevole nel tempo

Consigli di installazione

Applicazione

_

_

_

��

��

Applicazione

Adatto per l’ampliamento in altezza

dello spazio tra staffe e profilo base.

_

Materiale: alluminio

_

Spessore: 5 mm

_

Altezza utile: 88,5 mm

_

_

_

Vantaggi

Facile utilizzo

Qualità dei materiali (alluminio)

Durevole nel tempo

Consigli di installazione

Dettagli tecnici

��

��

��

��

Per alzare l’installazione mediante

staffe di ancoraggio.

Necessarie per ogni staffa di

ancoraggio num. 2 OneTurn 22.
