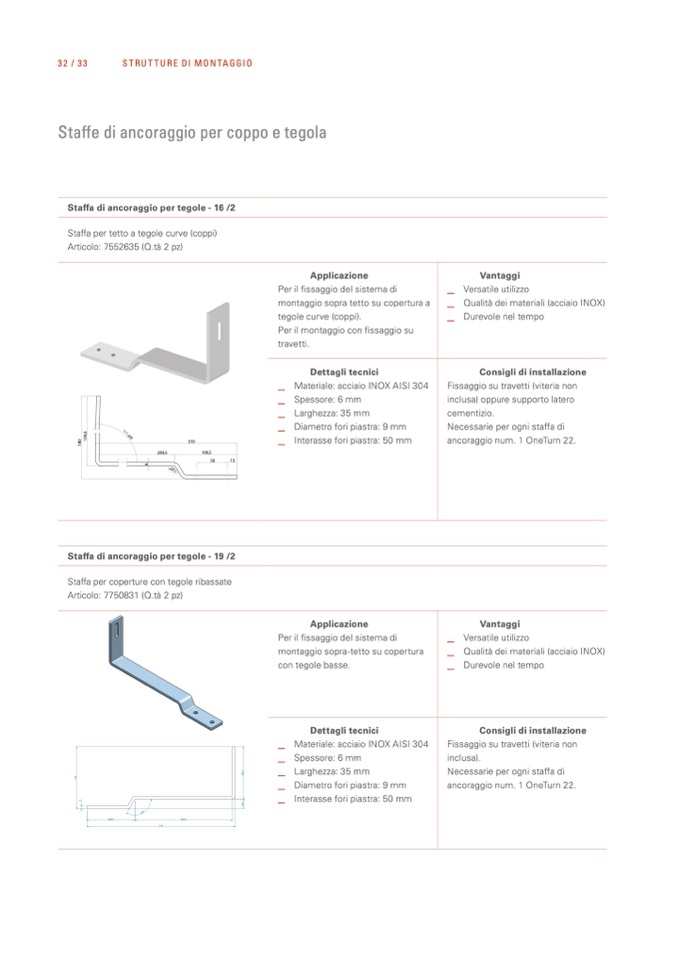

STRUTTURE DI MONTAGGIO

Staffe di ancoraggio per coppo e tegola

Staffa di ancoraggio per tegole - 16 /2

Staffa per tetto a tegole curve (coppi)

Articolo: 7552635 (Q.tà 2 pz)

��

Applicazione

Per il fissaggio del sistema di

montaggio sopra tetto su copertura a

tegole curve (coppi).

Per il montaggio con fissaggio su

travetti.

Dettagli tecnici

_

Materiale: acciaio INOX AISI 304

_

Spessore: 6 mm

_

Larghezza: 35 mm

_

Diametro fori piastra: 9 mm

_

_

_

Vantaggi

Versatile utilizzo

Qualità dei materiali (acciaio INOX)

Durevole nel tempo

Consigli di installazione

�

�

_

Interasse fori piastra: 50 mm

� ��

��

Fissaggio su travetti (viteria non

inclusa) oppure supporto latero

cementizio.

Necessarie per ogni staffa di

ancoraggio num. 1 OneTurn 22.

310

203,5

100,5

50

15

��

��

��

��

Staffa di ancoraggio per tegole - 19 /2

��

Staffa per coperture con tegole ribassate

Articolo: 7750831 (Q.tà 2 pz)

��

��

��

��

��

��

��

35

��

��

_

��

_

203.5

Dettagli tecnici

Applicazione

Per il fissaggio del sistema di

montaggio sopra-tetto su copertura

con tegole basse.

_

_

_

Vantaggi

Versatile utilizzo

Qualità dei materiali (acciaio INOX)

Durevole nel tempo

Consigli di installazione

17.5

17.5

��

310

_

Materiale: acciaio INOX AISI 304

_

Spessore: 6 mm

_

Larghezza: 35 mm

Fissaggio su travetti (viteria non

inclusa).

Necessarie per ogni staffa di

ancoraggio num. 1 OneTurn 22.

Diametro fori piastra: 9 mm

Interasse fori piastra: 50 mm

100.5

��

��

8

9

0

±

1

0

1

2

0

0

2

0

.

5

1

0

9

.

5

6

1

3

0

1

8

0

1

5

9

,

5

1

3

6

120°
