22 / 23

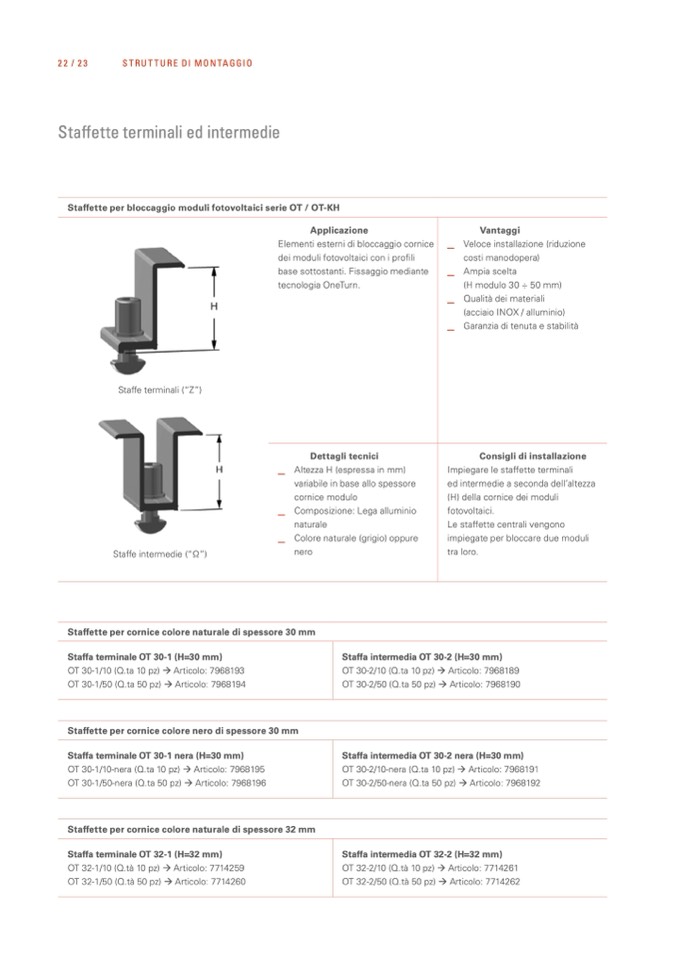

STRUTTURE DI MONTAGGIO

Staffette terminali ed intermedie

Staffette per bloccaggio moduli fotovoltaici serie OT / OT-KH

Staffe terminali (“Z”)

Staffe intermedie (“Ω”)

Staffette per cornice colore naturale di spessore 30 mm

Staffa terminale OT 30-1 (H=30 mm)

OT 30-1/10 (Q.ta 10 pz)àArticolo: 7968193

OT 30-1/50 (Q.ta 50 pz)àArticolo: 7968194

Staffette per cornice colore nero di spessore 30 mm

Staffa terminale OT 30-1 nera (H=30 mm)

OT 30-1/10-nera (Q.ta 10 pz)àArticolo: 7968195

OT 30-1/50-nera (Q.ta 50 pz)àArticolo: 7968196

Staffette per cornice colore naturale di spessore 32 mm

Staffa terminale OT 32-1 (H=32 mm)

OT 32-1/10 (Q.tà 10 pz)àArticolo: 7714259

OT 32-1/50 (Q.tà 50 pz)àArticolo: 7714260

Applicazione

Elementi esterni di bloccaggio cornice

dei moduli fotovoltaici con i profili

base sottostanti. Fissaggio mediante

tecnologia OneTurn.

Vantaggi

_

Altezza H (espressa in mm)

variabile in base allo spessore

cornice modulo

_

Composizione: Lega alluminio

naturale

_

Colore naturale (grigio) oppure

nero

_

Veloce installazione (riduzione

costi manodopera)

_

Ampia scelta

(H modulo 30 ÷ 50 mm)

_

Qualità dei materiali

(acciaio INOX / alluminio)

_

Garanzia di tenuta e stabilità

Dettagli tecnici

Consigli di installazione

Impiegare le staffette terminali

ed intermedie a seconda dell’altezza

(H) della cornice dei moduli

fotovoltaici.

Le staffette centrali vengono

impiegate per bloccare due moduli

tra loro.

Staffa intermedia OT 30-2 (H=30 mm)

OT 30-2/10 (Q.ta 10 pz)àArticolo: 7968189

OT 30-2/50 (Q.ta 50 pz)àArticolo: 7968190

Staffa intermedia OT 30-2 nera (H=30 mm)

OT 30-2/10-nera (Q.ta 10 pz)àArticolo: 7968191

OT 30-2/50-nera (Q.ta 50 pz)àArticolo: 7968192

Staffa intermedia OT 32-2 (H=32 mm)

OT 32-2/10 (Q.tà 10 pz)àArticolo: 7714261

OT 32-2/50 (Q.tà 50 pz)àArticolo: 7714262
