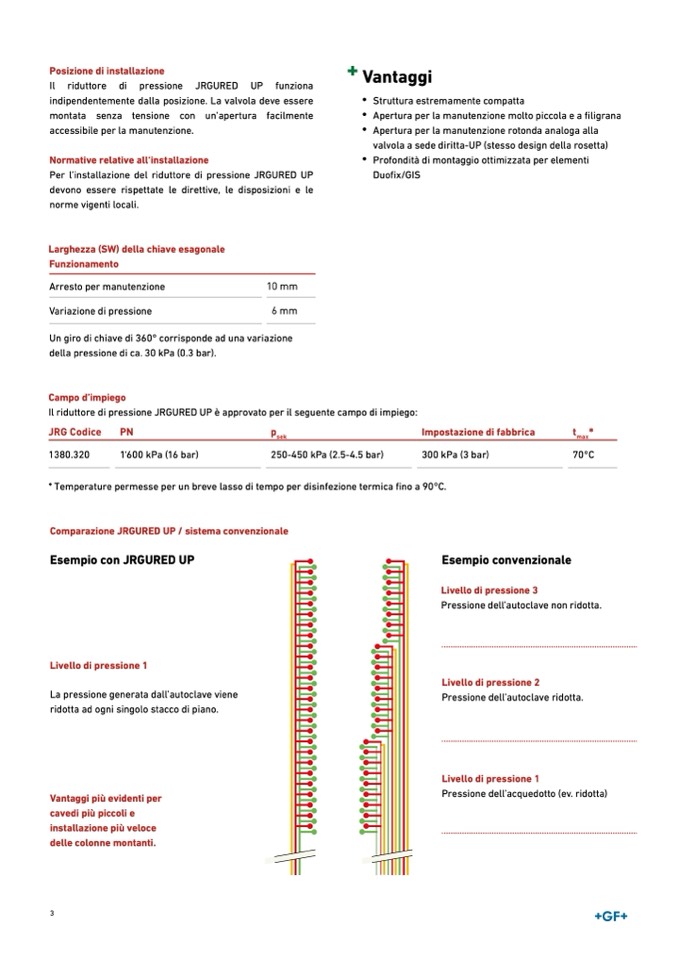

Posizione di installazione

Il riduttore di pressione JRGURED UP funziona

indipendentemente dalla posizione. La valvola deve essere

montata senza tensione con un’apertura facilmente

accessibile per la manutenzione.

Normative relative all‘installazione

Per l’installazione del riduttore di pressione JRGURED UP

devono essere rispettate le direttive, le disposizioni e le

norme vigenti locali.

Larghezza (SW) della chiave esagonale

Funzionamento

Arresto per manutenzione

10 mm

Variazione di pressione

6 mm

Un giro di chiave di 360° corrisponde ad una variazione

della pressione di ca. 30 kPa (0.3 bar).

Campo d’impiego

Vantaggi

• Struttura estremamente compatta

• Apertura per la manutenzione molto piccola e a filigrana

• Apertura per la manutenzione rotonda analoga alla

valvola a sede diritta-UP (stesso design della rosetta)

• Profondità di montaggio ottimizzata per elementi

Duofix/GIS

Il riduttore di pressione JRGURED UP è approvato per il seguente campo di impiego:

JRG Codice

PN

p

sek

1380.320

1‘600 kPa (16 bar)

250-450 kPa (2.5-4.5 bar)

Impostazione di fabbrica

t

max

*

300 kPa (3 bar)

70°C

* Temperature permesse per un breve lasso di tempo per disinfezione termica fino a 90°C.

Comparazione JRGURED UP / sistema convenzionale

Esempio con JRGURED UP

Livello di pressione 1

La pressione generata dall’autoclave viene

ridotta ad ogni singolo stacco di piano.

Vantaggi più evidenti per

cavedi più piccoli e

installazione più veloce

delle colonne montanti.

Esempio convenzionale

Livello di pressione 3

Pressione dell’autoclave non ridotta.

Livello di pressione 2

Pressione dell’autoclave ridotta.

Livello di pressione 1

Pressione dell’acquedotto (ev. ridotta)
