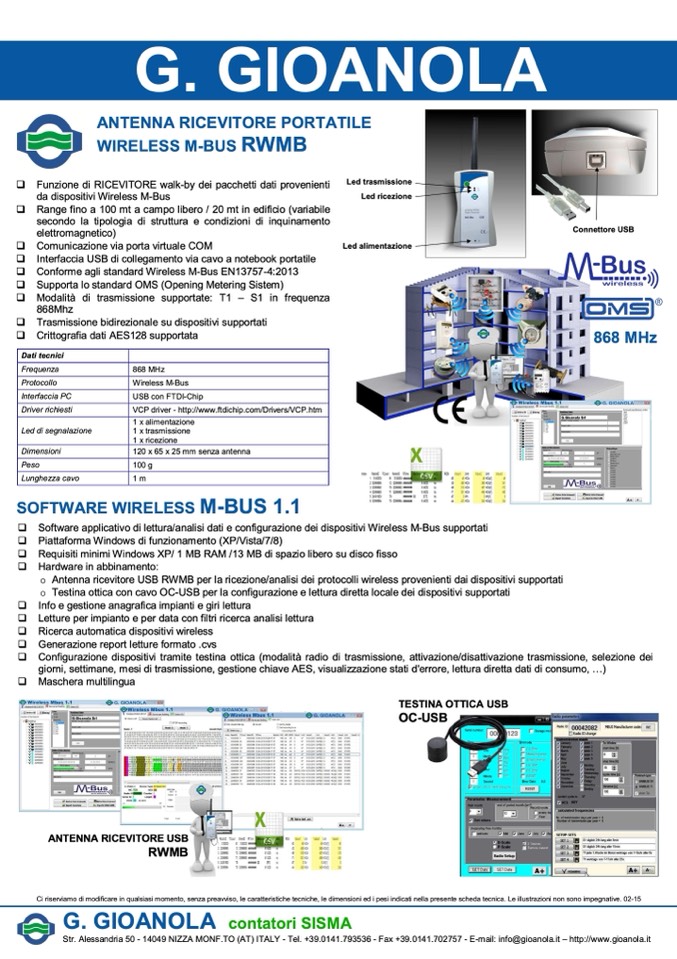

G. GIOANOLA

ANTENNA RICEVITORE PORTATILE

WIRELESS M-BUS R

WMB

 Funzione di RICEVITORE walk-by dei pacchetti dati provenienti

da dispositivi Wireless M-Bus

 Range fino a 100 mt a campo libero / 20 mt in edificio (variabile

secondo la tipologia di struttura e condizioni di inquinamento

elettromagnetico)

 Comunicazione via porta virtuale COM

 Interfaccia USB di collegamento via cavo a notebook portatile

 Conforme agli standard Wireless M-Bus EN13757-4:2013

 Supporta lo standard OMS (Opening Metering Sistem)

 Modalità di trasmissione supportate: T1 – S1 in frequenza

868Mhz

 Trasmissione bidirezionale su dispositivi supportati

 Crittografia dati AES128 supportata

Led trasmissione

Led ricezione

Led alimentazione

Connettore USB

868 MHz

Dati tecnici

Frequenza 868 MHz

Protocollo Wireless M-Bus

Interfaccia PC USB con FTDI-Chip

Driver richiesti VCP driver - http://www.ftdichip.com/Drivers/VCP.htm

Led di segnalazione

1 x alimentazione

1 x trasmissione

1 x ricezione

Dimensioni 120 x 65 x 25 mm senza antenna

Peso 100 g

Lunghezza cavo 1m

SOFTWARE WIRELESS M-BUS 1.1

 Software applicativo di lettura/analisi dati e configurazione dei dispositivi Wireless M-Bus supportati

 Piattaforma Windows di funzionamento (XP/Vista/7/8)

 Requisiti minimi Windows XP/ 1 MB RAM /13 MB di spazio libero su disco fisso

 Hardware in abbinamento:

o Antenna ricevitore USB RWMB per la ricezione/analisi dei protocolli wireless provenienti dai dispositivi supportati

o Testina ottica con cavo OC-USB per la configurazione e lettura diretta locale dei dispositivi supportati

 Info e gestione anagrafica impianti e giri lettura

 Letture per impianto e per data con filtri ricerca analisi lettura

 Ricerca automatica dispositivi wireless

 Generazione report letture formato .cvs

 Configurazione dispositivi tramite testina ottica (modalità radio di trasmissione, attivazione/disattivazione trasmissione, selezione dei

giorni, settimane, mesi di trasmissione, gestione chiave AES, visualizzazione stati d'errore, lettura diretta dati di consumo, ...)

 Maschera multilingua

TESTINA OTTICA USB

OC-USB

ANTENNA RICEVITORE USB

RWMB

Ci riserviamo di modificare in qualsiasi momento, senza preavviso, le caratteristiche tecniche, le dimensioni ed i pesi indicati nella presente scheda tecnica. Le illustrazioni non sono impegnative. 02-15
