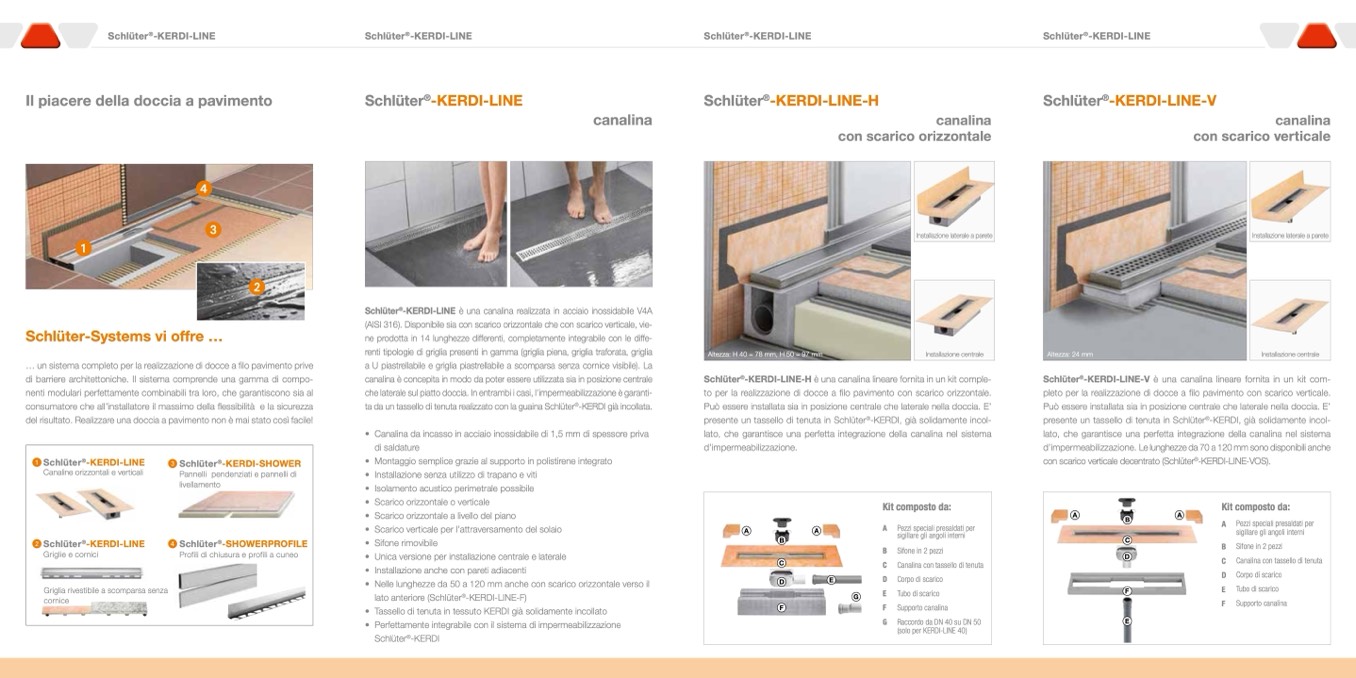

Il piacere della doccia a pavimento
Schlüter-Systems vi offre ...
... un sistema completo per la realizzazione di docce a filo pavimento prive
di barriere architettoniche. Il sistema comprende una gamma di compo-
nenti modulari perfettamente combinabili tra loro, che garantiscono sia al
consumatore che all’installatore il massimo della flessibilità e la sicurezza
del risultato. Realizzare una doccia a pavimento non è mai stato così facile!
Schlüter
®
-KERDI-LINE
Schlüter
®
-KERDI-LINE-H
con scarico orizzontale
Schlüter
®
-KERDI-LINE-H è una canalina lineare fornita in un kit comple-
to per la realizzazione di docce a filo pavimento con scarico orizzontale.
Può essere installata sia in posizione centrale che laterale nella doccia. E’
presente un tassello di tenuta in Schlüter
®
-KERDI, già solidamente incol-
lato, che garantisce una perfetta integrazione della canalina nel sistema
d’impermeabilizzazione.
Schlüter
®
-KERDI-LINE-V
con scarico verticale
Schlüter
®
-KERDI-LINE-V è una canalina lineare fornita in un kit com-
pleto per la realizzazione di docce a filo pavimento con scarico verticale.
Può essere installata sia in posizione centrale che laterale nella doccia. E’
presente un tassello di tenuta in Schlüter
®
-KERDI, già solidamente incol-
lato, che garantisce una perfetta integrazione della canalina nel sistema
d’impermeabilizzazione. Le lunghezze da 70 a 120 mm sono disponibili anche
con scarico verticale decentrato (Schlüter
®
-KERDI-LINE-VOS).
canalina
canalina
canalina
Schlüter
®
-KERDI-LINE è una canalina realizzata in acciaio inossidabile V4A
(AISI 316). Disponibile sia con scarico orizzontale che con scarico verticale, vie-
ne prodotta in 14 lunghezze differenti, completamente integrabile con le diffe-
renti tipologie di griglia presenti in gamma (griglia piena, griglia traforata, griglia
a U piastrellabile e griglia piastrellabile a scomparsa senza cornice visibile). La
canalina è concepita in modo da poter essere utilizzata sia in posizione centrale
che laterale sul piatto doccia. In entrambi i casi, l’impermeabilizzazione è garanti-
ta da un tassello di tenuta realizzato con la guaina Schlüter
®
-KERDI già incollata.
• Canalina da incasso in acciaio inossidabile di 1,5 mm di spessore priva
di saldature
• Montaggio semplice grazie al supporto in polistirene integrato
• Installazione senza utilizzo di trapano e viti
• Isolamento acustico perimetrale possibile
• Scarico orizzontale o verticale
• Scarico orizzontale a livello del piano
• Scarico verticale per l’attraversamento del solaio
• Sifone rimovibile
• Unica versione per installazione centrale e laterale
• Installazione anche con pareti adiacenti
• Nelle lunghezze da 50 a 120 mm anche con scarico orizzontale verso il
lato anteriore (Schlüter
®
-KERDI-LINE-F)
• Tassello di tenuta in tessuto KERDI già solidamente incollato
• Perfettamente integrabile con il sistema di impermeabilizzazione
1 Schlüter
®
-KERDI-LINE
Canaline orizzontali e verticali
2 Schlüter
®
-KERDI-LINE
Griglie e cornici
Griglia rivestibile a scomparsa senza
cornice
3 Schlüter
®
-KERDI-SHOWER
Pannelli pendenziati e pannelli di
livellamento
4 Schlüter
®
-SHOWERPROFILE
Profili di chiusura e profili a cuneo
Schlüter
®
-KERDI
Altezza: H 40 = 78 mm, H 50 = 97 mm
Installazione laterale a parete
Altezza: 24 mm
a
B
a
c
D
Kit composto da:
A Pezzi speciali presaldati per
sigillare gli angoli interni
B Sifone in 2 pezzi
C Canalina con tassello di tenuta
D Corpo di scarico
Tubo di scarico
F Supporto canalina
Installazione laterale a parete
Installazione centrale
Installazione centrale
A
A
B
C
D
F
E
Kit composto da:
A Pezzi speciali presaldati per
sigillare gli angoli interni
B Sifone in 2 pezzi
C Canalina con tassello di tenuta
D Corpo di scarico
E Tubo di scarico
F Supporto canalina
G Raccordo da DN 40 su DN 50
(solo per KERDI-LINE 40)
F
E
E
G
