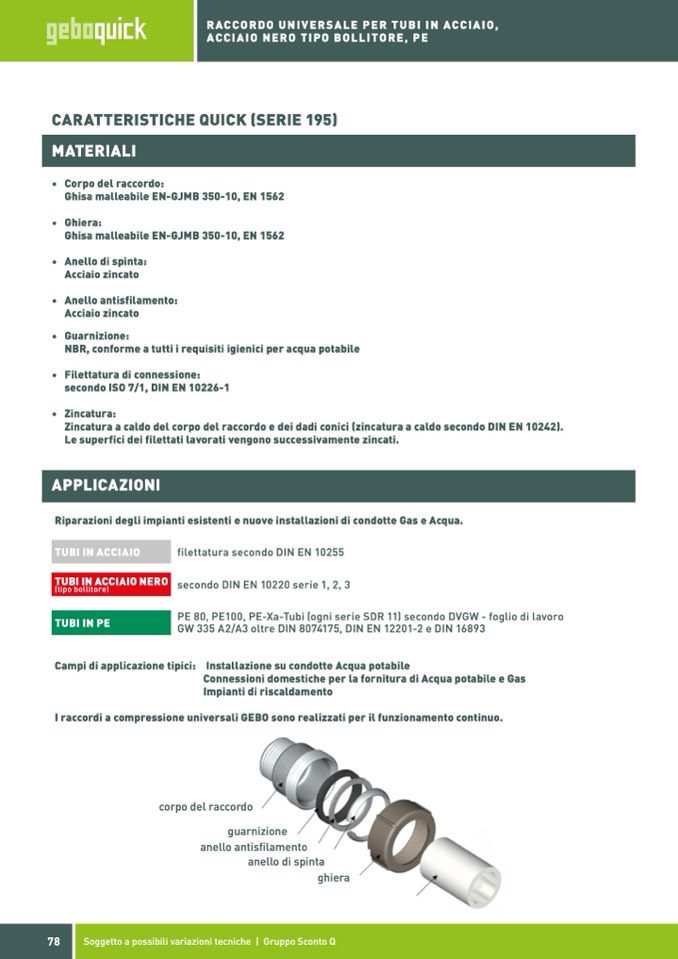

RACCORDO UNIVERSALE PER TUBI IN ACCIAIO,

ACCIAIO NERO TIPO BOLLITORE, PE

CARATTERISTICHE QUICK (SERIE 195)

MATERIALI

• Corpodelraccordo:

Ghisa malleabile EN-GJMB 350-10, EN 1562

• Ghiera:

Ghisa malleabile EN-GJMB 350-10, EN 1562

• Anellodispinta:

Acciaio zincato

• Anelloantisfilamento:

Acciaio zincato

• Guarnizione:

NBR, conforme a tutti i requisiti igienici per acqua potabile

• Filettaturadiconnessione:

secondo ISO 7/1, DIN EN 10226-1

• Zincatura:

Zincatura a caldo del corpo del raccordo e dei dadi conici (zincatura a caldo secondo DIN EN 10242).

Le superfici dei filettati lavorati vengono successivamente zincati.

APPLICAZIONI

Riparazioni degli impianti esistenti e nuove installazioni di condotte Gas e Acqua.

TUBI IN ACCIAIO

filettatura secondo DIN EN 10255

secondo DIN EN 10220 serie 1, 2, 3

TUBI IN ACCIAIO NERO

(tipo bollitore)

TUBI IN PE

PE 80, PE100, PE-Xa-Tubi (ogni serie SDR 11) secondo DVGW - foglio di lavoro

GW 335 A2/A3 oltre DIN 8074175, DIN EN 12201-2 e DIN 16893

Campi di applicazione tipici: Installazione su condotte Acqua potabile

Connessioni domestiche per la fornitura di Acqua potabile e Gas

Impianti di riscaldamento

I raccordi a compressione universali GEBO sono realizzati per il funzionamento continuo.

corpo del raccordo

guarnizione

anello antisfilamento

anello di spinta

ghiera

78

Soggetto a possibili variazioni tecniche | Gruppo Sconto Q
