TOTALflex

OLIflex PPs TOTAL

flex, è il sistema di scarico fumi in

polimero plastico tutto flessibile senza soluzione di

continuità. Il sistema prevede un solo e unico manicotto di

giunzione con il quale è possibile gestire tre combinazioni

diverse, rigido/flex - flex/flex - flex/rigido.

Il sistema TOTALflex è idoneo all’evacuazione dei prodotti

della combustione di caldaie a condensazione e dei vapori

di cucina. Va collocato sempre in un cavedio/asola tecnica

o all’interno della centrale termica.

TOTALflex

OLIflex PPs TOTALflex, is the flue system in plastic polymer

that is completely flexible without solution of continuity.

The system includes a single and unique connection

sleeve with which it is possible to manage three different

combinations, rigid/flex - flex/flex - flex/rigid.

The TOTALflex system is suitable for evacuating the

combustion products of condensing boilers and kitchen

vapours. It must always be placed in a technical cavity/

technical loop or inside the thermal power plant.

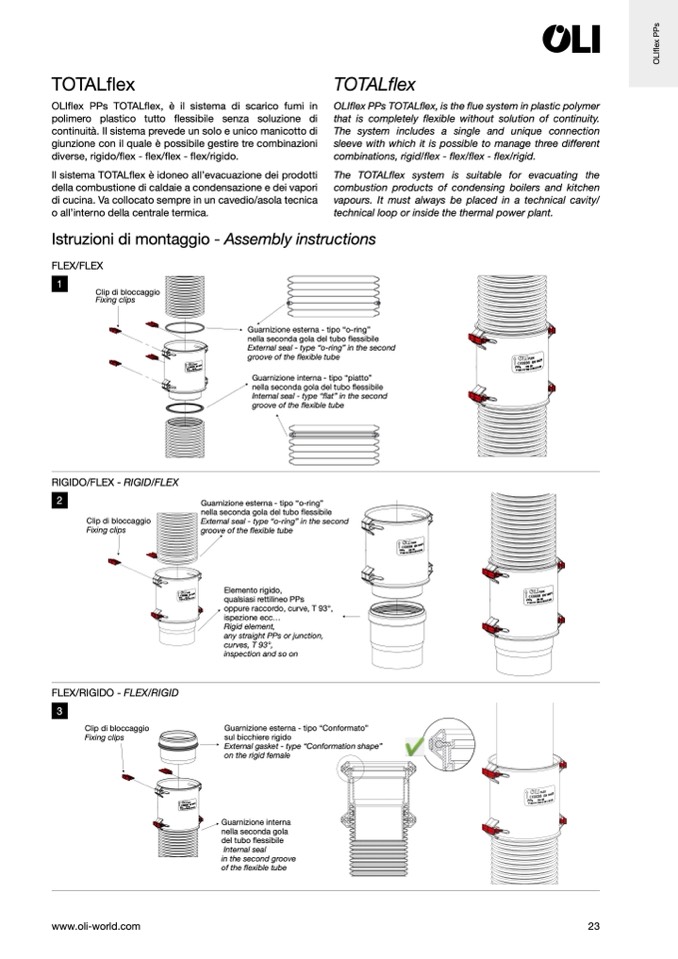

Istruzioni di montaggio - Assembly instructions

FLEX/FLEX

1

Clip di bloccaggio

Fixing clips

RIGIDO/FLEX - RIGID/FLEX

2

Clip di bloccaggio

Fixing clips

Guarnizione esterna - tipo “o-ring”

nella seconda gola del tubo flessibile

External seal - type “o-ring” in the second

groove of the flexible tube

Guarnizione interna - tipo “piatto”

nella seconda gola del tubo flessibile

Internal seal - type “flat” in the second

groove of the flexible tube

Guarnizione esterna - tipo “o-ring”

nella seconda gola del tubo flessibile

External seal - type “o-ring” in the second

groove of the flexible tube

Elemento rigido,

qualsiasi rettilineo PPs

oppure raccordo, curve, T 93°,

ispezione ecc...

Rigid element,

any straight PPs or junction,

curves, T 93°,

inspection and so on

Guarnizione esterna - tipo “Conformato”

sul bicchiere rigido

External gasket - type “Conformation shape”

on the rigid female

Guarnizione interna

nella seconda gola

del tubo flessibile

Internal seal

in the second groove

of the flexible tube

FLEX/RIGIDO - FLEX/RIGID

3

Clip di bloccaggio

Fixing clips
