Unico
®

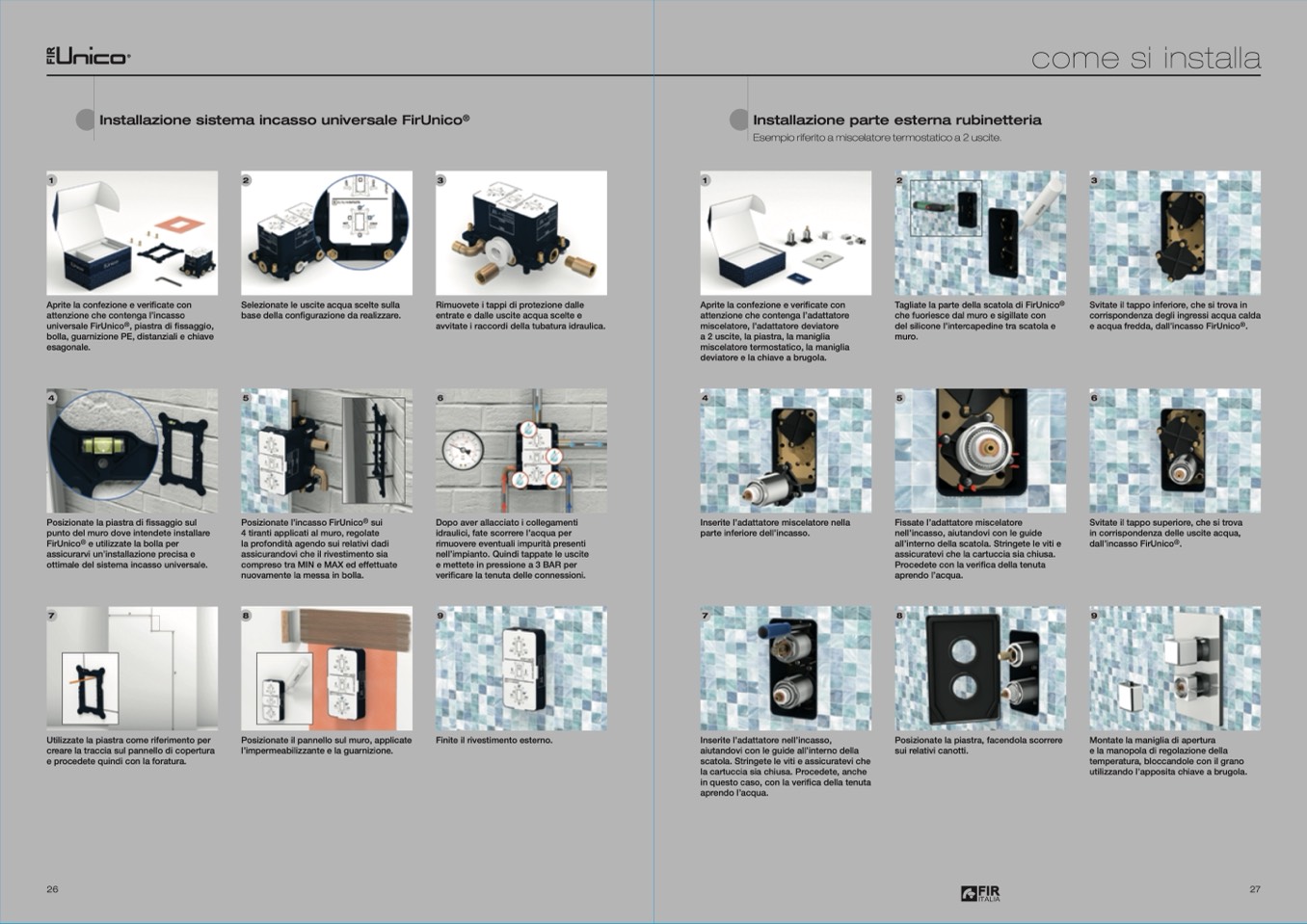

Installazione sistema incasso universale FirUnico
®
1
2
3
Aprite la confezione e verificate con
attenzione che contenga l’incasso
universale FirUnico®, piastra di fissaggio,
bolla, guarnizione PE, distanziali e chiave
esagonale.
Selezionate le uscite acqua scelte sulla
base della configurazione da realizzare.
Rimuovete i tappi di protezione dalle
entrate e dalle uscite acqua scelte e
avvitate i raccordi della tubatura idraulica.
4
5
6
Posizionate la piastra di fissaggio sul
punto del muro dove intendete installare
FirUnico® e utilizzate la bolla per
assicurarvi un’installazione precisa e
ottimale del sistema incasso universale.
Posizionate l’incasso FirUnico® sui
4 tiranti applicati al muro, regolate
la profondità agendo sui relativi dadi
assicurandovi che il rivestimento sia
compreso tra MIN e MAX ed effettuate
nuovamente la messa in bolla.
Dopo aver allacciato i collegamenti
idraulici, fate scorrere l’acqua per
rimuovere eventuali impurità presenti
nell’impianto. Quindi tappate le uscite
e mettete in pressione a 3 BAR per
verificare la tenuta delle connessioni.
7
8
9
Utilizzate la piastra come riferimento per
Posizionate il pannello sul muro, applicate
Finite il rivestimento esterno.
creare la traccia sul pannello di copertura
l’impermeabilizzante e la guarnizione.
e procedete quindi con la foratura.
26
Installazione parte esterna rubinetteria
Esempio riferito a miscelatore termostatico a 2 uscite.
1
2
3
come si installa
Aprite la confezione e verificate con
attenzione che contenga l’adattatore
miscelatore, l’adattatore deviatore
a 2 uscite, la piastra, la maniglia
miscelatore termostatico, la maniglia
deviatore e la chiave a brugola.
Tagliate la parte della scatola di FirUnico®
che fuoriesce dal muro e sigillate con
del silicone l’intercapedine tra scatola e
muro.
Svitate il tappo inferiore, che si trova in
corrispondenza degli ingressi acqua calda
e acqua fredda, dall’incasso FirUnico®.
4
5
6
Inserite l’adattatore miscelatore nella
parte inferiore dell’incasso.
Fissate l’adattatore miscelatore
nell’incasso, aiutandovi con le guide
all’interno della scatola. Stringete le viti e
assicuratevi che la cartuccia sia chiusa.
Procedete con la verifica della tenuta
aprendo l’acqua.
Svitate il tappo superiore, che si trova
in corrispondenza delle uscite acqua,
dall’incasso FirUnico®.
7
8
9
Inserite l’adattatore nell’incasso,
aiutandovi con le guide all’interno della
scatola. Stringete le viti e assicuratevi che
la cartuccia sia chiusa. Procedete, anche
in questo caso, con la verifica della tenuta
aprendo l’acqua.
Posizionate la piastra, facendola scorrere
sui relativi canotti.
Montate la maniglia di apertura
e la manopola di regolazione della
temperatura, bloccandole con il grano
utilizzando l’apposita chiave a brugola.
27
