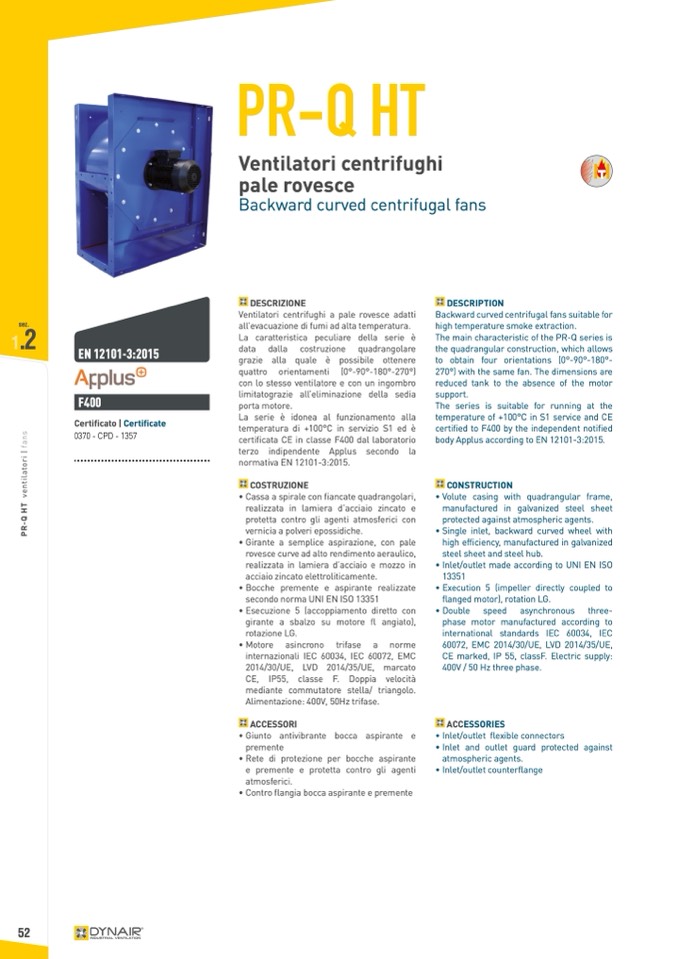

PR-Q HT

Ventilatori centrifughi

pale rovesce

Backward curved centrifugal fans

sez.

1

.2

EN 12101-3:2015

F400

Certificato | Certificate

0370 - CPD - 1357

DESCRIZIONE

Ventilatori centrifughi a pale rovesce adatti

all’evacuazione di fumi ad alta temperatura.

La caratteristica peculiare della serie è

data dalla costruzione quadrangolare

grazie alla quale è possibile ottenere

quattro orientamenti (0°-90°-180°-270°)

con lo stesso ventilatore e con un ingombro

limitatograzie all’eliminazione della sedia

porta motore.

La serie è idonea al funzionamento alla

temperatura di +100°C in servizio S1 ed è

certificata CE in classe F400 dal laboratorio

terzo indipendente Applus secondo la

normativa EN 12101-3:2015.

COSTRUZIONE

• Cassa a spirale con fiancate quadrangolari,

realizzata in lamiera d’acciaio zincato e

protetta contro gli agenti atmosferici con

vernicia a polveri epossidiche.

• Girante a semplice aspirazione, con pale

rovesce curve ad alto rendimento aeraulico,

realizzata in lamiera d’acciaio e mozzo in

acciaio zincato elettroliticamente.

• Bocche premente e aspirante realizzate

secondo norma UNI EN ISO 13351

• Esecuzione 5 (accoppiamento diretto con

girante a sbalzo su motore fl angiato),

rotazione LG.

• Motore asincrono trifase a norme

internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato

CE, IP55, classe F. Doppia velocità

mediante commutatore stella/ triangolo.

Alimentazione: 400V, 50Hz trifase.

ACCESSORI

• Giunto antivibrante bocca aspirante e

premente

• Rete di protezione per bocche aspirante

e premente e protetta contro gli agenti

atmosferici.

• Contro flangia bocca aspirante e premente

DESCRIPTION

Backward curved centrifugal fans suitable for

high temperature smoke extraction.

The main characteristic of the PR-Q series is

the quadrangular construction, which allows

to obtain four orientations (0°-90°-180°-

270°) with the same fan. The dimensions are

reduced tank to the absence of the motor

support.

The series is suitable for running at the

temperature of +100°C in S1 service and CE

certified to F400 by the independent notified

body Applus according to EN 12101-3:2015.

CONSTRUCTION

• Volute casing with quadrangular frame,

manufactured in galvanized steel sheet

protected against atmospheric agents.

• Single inlet, backward curved wheel with

high efficiency, manufactured in galvanized

steel sheet and steel hub.

• Inlet/outlet made according to UNI EN ISO

13351

• Execution 5 (impeller directly coupled to

flanged motor), rotation LG.

• Double speed asynchronous three-

phase motor manufactured according to

international standards IEC 60034, IEC

60072, EMC 2014/30/UE, LVD 2014/35/UE,

CE marked, IP 55, classF. Electric supply:

400V / 50 Hz three phase.

ACCESSORIES

• Inlet/outlet flexible connectors

• Inlet and outlet guard protected against

atmospheric agents.

• Inlet/outlet counterflange
