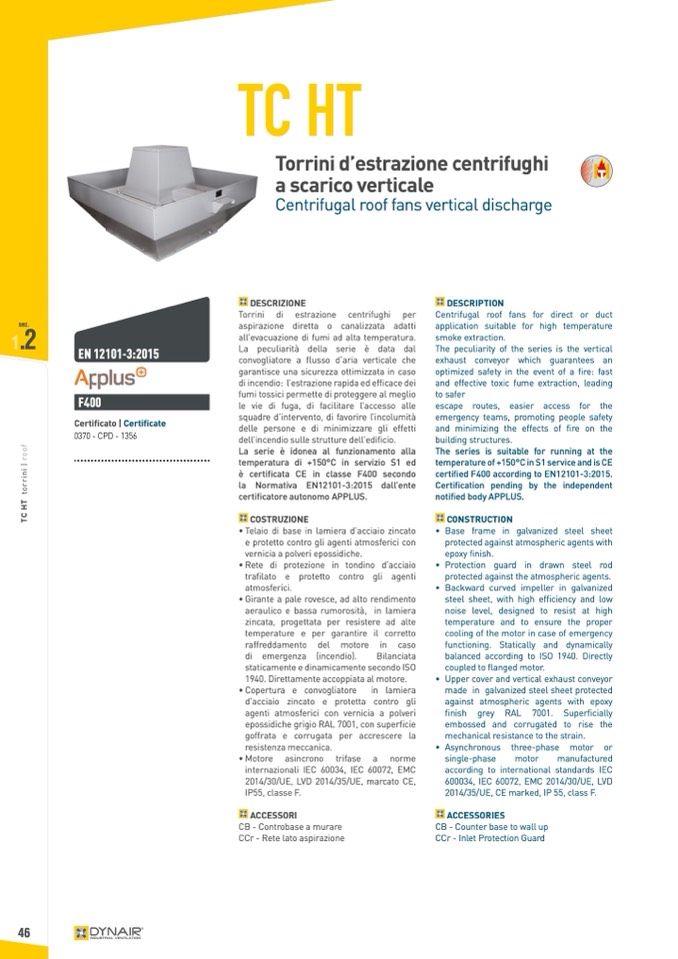

TC HT

Torrini d’estrazione centrifughi

a scarico verticale

Centrifugal roof fans vertical discharge

sez.

1

.2

EN 12101-3:2015

F400

Certificato | Certificate

0370 - CPD - 1356

DESCRIZIONE

Torrini di estrazione centrifughi per

aspirazione diretta o canalizzata adatti

all’evacuazione di fumi ad alta temperatura.

La peculiarità della serie è data dal

convogliatore a flusso d’aria verticale che

garantisce una sicurezza ottimizzata in caso

di incendio: l’estrazione rapida ed efficace dei

fumi tossici permette di proteggere al meglio

le vie di fuga, di facilitare l’accesso alle

squadre d’intervento, di favorire l’incolumità

delle persone e di minimizzare gli effetti

dell’incendio sulle strutture dell’edificio.

La serie è idonea al funzionamento alla

temperatura di +150°C in servizio S1 ed

è certificata CE in classe F400 secondo

la Normativa EN12101-3:2015 dall’ente

certificatore autonomo APPLUS.

COSTRUZIONE

• Telaio di base in lamiera d’acciaio zincato

e protetto contro gli agenti atmosferici con

vernicia a polveri epossidiche.

• Rete di protezione in tondino d’acciaio

trafilato e protetto contro gli agenti

atmosferici.

• Girante a pale rovesce, ad alto rendimento

aeraulico e bassa rumorosità, in lamiera

zincata, progettata per resistere ad alte

temperature e per garantire il corretto

raffreddamento del motore in caso

di emergenza (incendio).

Bilanciata

staticamente e dinamicamente secondo ISO

1940. Direttamente accoppiata al motore.

• Copertura e convogliatore in lamiera

d’acciaio zincato e protetta contro gli

agenti atmosferici con vernicia a polveri

epossidiche grigio RAL 7001, con superficie

goffrata e corrugata per accrescere la

resistenza meccanica.

• Motore asincrono trifase a norme

internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato CE,

IP55, classe F.

ACCESSORI

CB - Controbase a murare

CCr - Rete lato aspirazione

DESCRIPTION

Centrifugal roof fans for direct or duct

application suitable for high temperature

smoke extraction.

The peculiarity of the series is the vertical

exhaust conveyor which guarantees an

optimized safety in the event of a fire: fast

and effective toxic fume extraction, leading

to safer

escape routes, easier access for the

emergency teams, promoting people safety

and minimizing the effects of fire on the

building structures.

The series is suitable for running at the

temperature of +150°C in S1 service and is CE

certified F400 according to EN12101-3:2015.

Certification pending by the independent

notified body APPLUS.

CONSTRUCTION

• Base frame in galvanized steel sheet

protected against atmospheric agents with

epoxy finish.

• Protection guard in drawn steel rod

protected against the atmospheric agents.

• Backward curved impeller in galvanized

steel sheet, with high efficiency and low

noise level, designed to resist at high

temperature and to ensure the proper

cooling of the motor in case of emergency

functioning. Statically and dynamically

balanced according to ISO 1940. Directly

coupled to flanged motor.

• Upper cover and vertical exhaust conveyor

made in galvanized steel sheet protected

against atmospheric agents with epoxy

finish grey RAL 7001. Superficially

embossed and corrugated to rise the

mechanical resistance to the strain.

• Asynchronous three-phase motor or

single-phase

motor

manufactured

according to international standards IEC

600034, IEC 60072, EMC 2014/30/UE, LVD

2014/35/UE, CE marked, IP 55, class F.

ACCESSORIES

CB - Counter base to wall up

CCr - Inlet Protection Guard
