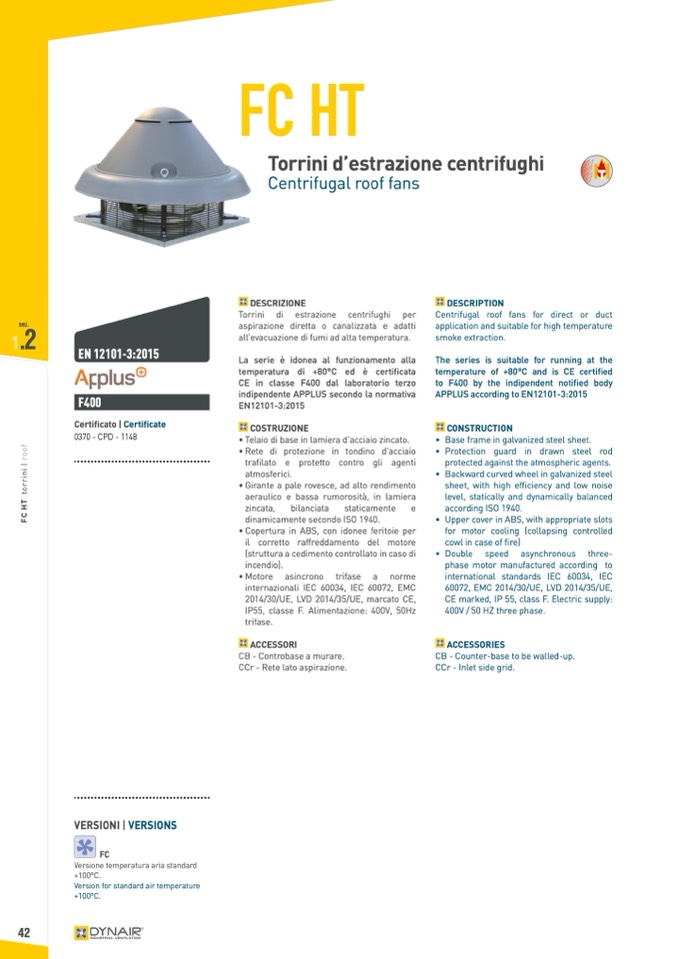

FC HT

Torrini d’estrazione centrifughi

sez.

1

.2

EN 12101-3:2015

F400

Certificato | Certificate

0370 - CPD - 1148

Centrifugal roof fans

DESCRIZIONE

Torrini di estrazione centrifughi per

aspirazione diretta o canalizzata e adatti

all’evacuazione di fumi ad alta temperatura.

La serie è idonea al funzionamento alla

temperatura di +80°C ed è certificata

CE in classe F400 dal laboratorio terzo

indipendente APPLUS secondo la normativa

EN12101-3:2015

COSTRUZIONE

• Telaio di base in lamiera d’acciaio zincato.

• Rete di protezione in tondino d’acciaio

trafilato e protetto contro gli agenti

atmosferici.

• Girante a pale rovesce, ad alto rendimento

aeraulico e bassa rumorosità, in lamiera

zincata,

bilanciata

staticamente

e

dinamicamente secondo ISO 1940.

• Copertura in ABS, con idonee feritoie per

il corretto raffreddamento del motore

(struttura a cedimento controllato in caso di

incendio).

• Motore asincrono trifase a norme

internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato CE,

IP55, classe F. Alimentazione: 400V, 50Hz

trifase.

ACCESSORI

CB - Controbase a murare.

CCr - Rete lato aspirazione.

DESCRIPTION

Centrifugal roof fans for direct or duct

application and suitable for high temperature

smoke extraction.

The series is suitable for running at the

temperature of +80°C and is CE certified

to F400 by the indipendent notified body

APPLUS according to EN12101-3:2015

CONSTRUCTION

• Base frame in galvanized steel sheet.

• Protection guard in drawn steel rod

protected against the atmospheric agents.

• Backward curved wheel in galvanized steel

sheet, with high efficiency and low noise

level, statically and dynamically balanced

according ISO 1940.

• Upper cover in ABS, with appropriate slots

for motor cooling (collapsing controlled

cowl in case of fire)

• Double speed asynchronous three-

phase motor manufactured according to

international standards IEC 60034, IEC

60072, EMC 2014/30/UE, LVD 2014/35/UE,

CE marked, IP 55, class F. Electric supply:

400V / 50 HZ three phase.

ACCESSORIES

CB - Counter-base to be walled-up.

CCr - Inlet side grid.

42

VERSIONI | VERSIONS

FC

Versione temperatura aria standard

+100°C.

Version for standard air temperature

+100°C.
