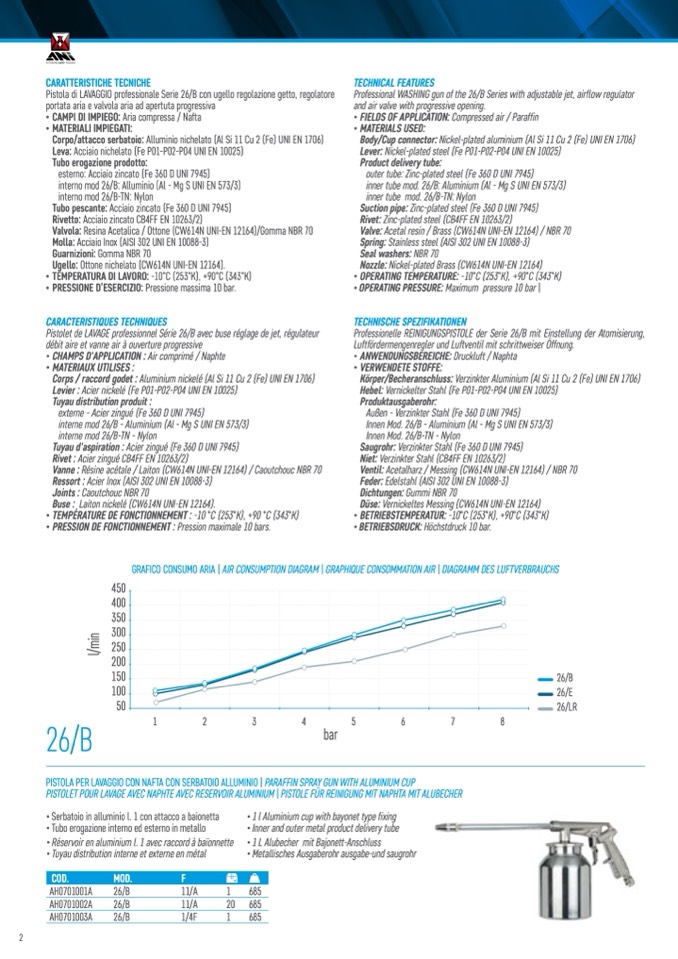

CARATTERISTICHE TECNICHE

Pistola di LAVAGGIO professionale Serie 26/B con ugello regolazione getto, regolatore

portata aria e valvola aria ad apertuta progressiva

• CAMPI DI IMPIEGO: Aria compressa / Nafta

• MATERIALI IMPIEGATI:

Corpo/attacco serbatoio: Alluminio nichelato (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Leva: Acciaio nichelato (Fe P01-P02-P04 UNI EN 10025)

Tubo erogazione prodotto:

esterno: Acciaio zincato (Fe 360 D UNI 7945)

interno mod 26/B: Alluminio (Al - Mg S UNI EN 573/3)

interno mod 26/B-TN: Nylon

Tubo pescante: Acciaio zincato (Fe 360 D UNI 7945)

Rivetto: Acciaio zincato CB4FF EN 10263/2)

Valvola: Resina Acetalica / Ottone (CW614N UNI-EN 12164)/Gomma NBR 70

Molla: Acciaio Inox (AISI 302 UNI EN 10088-3)

Guarnizioni: Gomma NBR 70

Ugello: Ottone nichelato (CW614N UNI-EN 12164).

• TEMPERATURA DI LAVORO: -10°C (253°K), +90°C (343°K)

• PRESSIONE D’ESERCIZIO: Pressione massima 10 bar.

CARACTERISTIQUES TECHNIQUES

Pistolet de LAVAGE professionnel Série 26/B avec buse réglage de jet, régulateur

débit aire et vanne air à ouverture progressive

• CHAMPS D'APPLICATION : Air comprimé / Naphte

• MATERIAUX UTILISES :

Corps / raccord godet : Aluminium nickelé (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Levier : Acier nickelé (Fe P01-P02-P04 UNI EN 10025)

Tuyau distribution produit :

externe - Acier zingué (Fe 360 D UNI 7945)

interne mod 26/B - Aluminium (Al - Mg S UNI EN 573/3)

interne mod 26/B-TN - Nylon

Tuyau d'aspiration : Acier zingué (Fe 360 D UNI 7945)

Rivet : Acier zingué CB4FF EN 10263/2)

Vanne : Résine acétale / Laiton (CW614N UNI-EN 12164) / Caoutchouc NBR 70

Ressort : Acier Inox (AISI 302 UNI EN 10088-3)

Joints : Caoutchouc NBR 70

Buse : Laiton nickelé (CW614N UNI-EN 12164).

• TEMPÉRATURE DE FONCTIONNEMENT : -10 °C (253°K), +90 °C (343°K)

• PRESSION DE FONCTIONNEMENT : Pression maximale 10 bars.

TECHNICAL FEATURES

Professional WASHING gun of the 26/B Series with adjustable jet, airflow regulator

and air valve with progressive opening.

• FIELDS OF APPLICATION: Compressed air / Paraffin

• MATERIALS USED:

Body/Cup connector: Nickel-plated aluminium (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Lever: Nickel-plated steel (Fe P01-P02-P04 UNI EN 10025)

Product delivery tube:

outer tube: Zinc-plated steel (Fe 360 D UNI 7945)

inner tube mod. 26/B: Aluminium (Al - Mg S UNI EN 573/3)

inner tube mod. 26/B-TN: Nylon

Suction pipe: Zinc-plated steel (Fe 360 D UNI 7945)

Rivet: Zinc-plated steel (CB4FF EN 10263/2)

Valve: Acetal resin / Brass (CW614N UNI-EN 12164) / NBR 70

Spring: Stainless steel (AISI 302 UNI EN 10088-3)

Seal washers: NBR 70

Nozzle: Nickel-plated Brass (CW614N UNI-EN 12164)

• OPERATING TEMPERATURE: -10°C (253°K), +90°C (343°K)

• OPERATING PRESSURE: Maximum pressure 10 bar |

TECHNISCHE SPEZIFIKATIONEN

Professionelle REINIGUNGSPISTOLE der Serie 26/B mit Einstellung der Atomisierung,

Luftfördermengenregler und Luftventil mit schrittweiser Öffnung.

• ANWENDUNGSBEREICHE: Druckluft / Naphta

• VERWENDETE STOFFE:

Körper/Becheranschluss: Verzinkter Aluminium (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Hebel: Vernickelter Stahl (Fe P01-P02-P04 UNI EN 10025)

Produktausgaberohr:

Außen - Verzinkter Stahl (Fe 360 D UNI 7945)

Innen Mod. 26/B - Aluminium (Al - Mg S UNI EN 573/3)

Innen Mod. 26/B-TN - Nylon

Saugrohr: Verzinkter Stahl (Fe 360 D UNI 7945)

Niet: Verzinkter Stahl (CB4FF EN 10263/2)

Ventil: Acetalharz / Messing (CW614N UNI-EN 12164) / NBR 70

Feder: Edelstahl (AISI 302 UNI EN 10088-3)

Dichtungen: Gummi NBR 70

Düse: Vernickeltes Messing (CW614N UNI-EN 12164)

• BETRIEBSTEMPERATUR: -10°C (253°K), +90°C (343°K)

• BETRIEBSDRUCK: Höchstdruck 10 bar.

GRAFICO CONSUMO ARIA | AIR CONSUMPTION DIAGRAM | GRAPHIQUE CONSOMMATION AIR | DIAGRAMM DES LUFTVERBRAUCHS

450

400

350

300

250

200

150

26/B

100

26/E

50

26/LR

1

2

3

4

bar

5

6

7

8

PISTOLA PER LAVAGGIO CON NAFTA CON SERBATOIO ALLUMINIO | PARAFFIN SPRAY GUN WITH ALUMINIUM CUP

PISTOLET POUR LAVAGE AVEC NAPHTE AVEC RESERVOIR ALUMINIUM | PISTOLE FÜR REINIGUNG MIT NAPHTA MIT ALUBECHER

26/B

• Serbatoio in alluminio l. 1 con attacco a baionetta

• Tubo erogazione interno ed esterno in metallo

• Réservoir en aluminium l. 1 avec raccord à baïonnette

• Tuyau distribution interne et externe en métal

AH0701001A

26/B

11/A

1

• 1 l Aluminium cup with bayonet type fixing

• Inner and outer metal product delivery tube

• 1 L Alubecher mit Bajonett-Anschluss

• Metallisches Ausgaberohr ausgabe-und saugrohr

685

685

685

COD.

MOD.

F

AH0701002A

26/B

AH0701003A

26/B

11/A

20

1/4F

1

2

l

/

m

i

n

L

A

V

A

G

G

I

O

|

W

A

S

H

I

N

G
