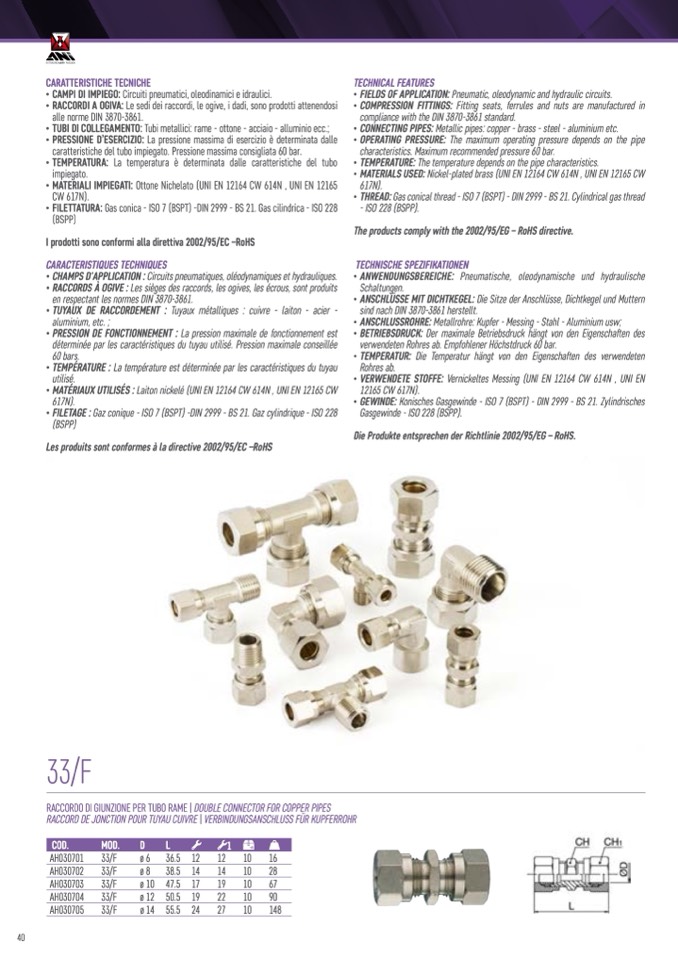

CARATTERISTICHE TECNICHE
• CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
• RACCORDI A OGIVA: Le sedi dei raccordi, le ogive, i dadi, sono prodotti attenendosi
alle norme DIN 3870-3861.
• TUBI DI COLLEGAMENTO: Tubi metallici: rame - ottone - acciaio - alluminio ecc.;
• PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle
caratteristiche del tubo impiegato. Pressione massima consigliata 60 bar.
• TEMPERATURA: La temperatura è determinata dalle caratteristiche del tubo
impiegato.
• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N , UNI EN 12165
CW 617N).
• FILETTATURA: Gas conica - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228
(BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS
CARACTERISTIQUES TECHNIQUES
• CHAMPS D'APPLICATION : Circuits pneumatiques, oléodynamiques et hydrauliques.
• RACCORDS À OGIVE : Les sièges des raccords, les ogives, les écrous, sont produits
en respectant les normes DIN 3870-3861.
• TUYAUX DE RACCORDEMENT : Tuyaux métalliques : cuivre - laiton - acier -
aluminium, etc. ;
• PRESSION DE FONCTIONNEMENT : La pression maximale de fonctionnement est
déterminée par les caractéristiques du tuyau utilisé. Pression maximale conseillée
60 bars.
• TEMPÉRATURE : La température est déterminée par les caractéristiques du tuyau
utilisé.
• MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N , UNI EN 12165 CW
617N).
• FILETAGE : Gaz conique - ISO 7 (BSPT) -DIN 2999 - BS 21. Gaz cylindrique - ISO 228
(BSPP)
Les produits sont conformes à la directive 2002/95/EC –RoHS
TECHNICAL FEATURES
• FIELDS OF APPLICATION: Pneumatic, oleodynamic and hydraulic circuits.
• COMPRESSION FITTINGS: Fitting seats, ferrules and nuts are manufactured in
compliance with the DIN 3870-3861 standard.
• CONNECTING PIPES: Metallic pipes: copper - brass - steel - aluminium etc.
• OPERATING PRESSURE: The maximum operating pressure depends on the pipe
characteristics. Maximum recommended pressure 60 bar.
• TEMPERATURE: The temperature depends on the pipe characteristics.
• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N , UNI EN 12165 CW
617N).
• THREAD: Gas conical thread - ISO 7 (BSPT) - DIN 2999 - BS 21. Cylindrical gas thread
- ISO 228 (BSPP).
The products comply with the 2002/95/EG – RoHS directive.
TECHNISCHE SPEZIFIKATIONEN
• ANWENDUNGSBEREICHE: Pneumatische, oleodynamische und hydraulische
Schaltungen.
• ANSCHLÜSSE MIT DICHTKEGEL: Die Sitze der Anschlüsse, Dichtkegel und Muttern
sind nach DIN 3870-3861 herstellt.
• ANSCHLUSSROHRE: Metallrohre: Kupfer - Messing - Stahl - Aluminium usw;
• BETRIEBSDRUCK: Der maximale Betriebsdruck hängt von den Eigenschaften des
verwendeten Rohres ab. Empfohlener Höchstdruck 60 bar.
• TEMPERATUR: Die Temperatur hängt von den Eigenschaften des verwendeten
Rohres ab.
• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N , UNI EN
12165 CW 617N).
• GEWINDE: Konisches Gasgewinde - ISO 7 (BSPT) - DIN 2999 - BS 21. Zylindrisches
Gasgewinde - ISO 228 (BSPP).
Die Produkte entsprechen der Richtlinie 2002/95/EG – RoHS.
33/F
RACCORDO DI GIUNZIONE PER TUBO RAME | DOUBLE CONNECTOR FOR COPPER PIPES
RACCORD DE JONCTION POUR TUYAU CUIVRE | VERBINDUNGSANSCHLUSS FÜR KUPFERROHR
COD.
MOD.
D
L
1
AH030701
AH030702
AH030703
AH030704
AH030705
33/F
ø6
33/F
ø8
33/F
ø 10
33/F
ø 12
33/F
ø 14
36.5 12
12 10
16
38.5 14
47.5 17
50.5 19
55.5 24
14 10 28
19 10 67
22 10 90
27 10 148
40
