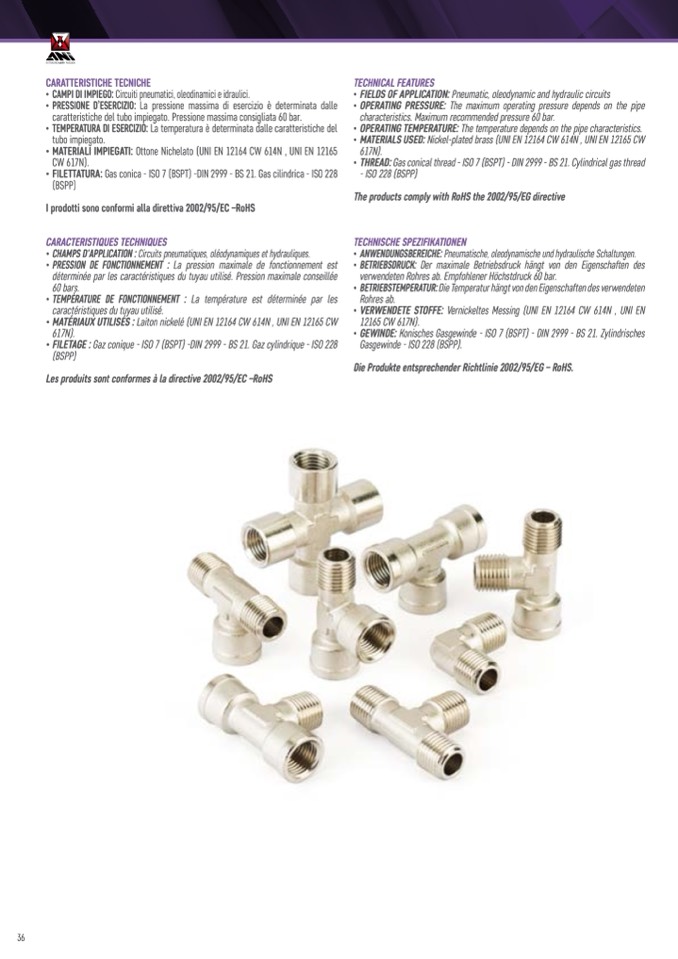

CARATTERISTICHE TECNICHE

• CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.

• PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle

caratteristiche del tubo impiegato. Pressione massima consigliata 60 bar.

• TEMPERATURA DI ESERCIZIO: La temperatura

è determinata dalle caratteristiche del

tubo impiegato.

• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N , UNI EN 12165

CW 617N).

• FILETTATURA: Gas conica - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228

(BSPP)

I prodotti sono conformi alla direttiva 2002/95/EC –RoHS

CARACTERISTIQUES TECHNIQUES

• CHAMPS D'APPLICATION : Circuits pneumatiques, oléodynamiques et hydrauliques.

• PRESSION DE FONCTIONNEMENT : La pression maximale de fonctionnement est

déterminée par les caractéristiques du tuyau utilisé. Pression maximale conseillée

60 bars.

• TEMPÉRATURE DE FONCTIONNEMENT : La température est déterminée par les

caractéristiques du tuyau utilisé.

• MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N , UNI EN 12165 CW

617N).

• FILETAGE : Gaz conique - ISO 7 (BSPT) -DIN 2999 - BS 21. Gaz cylindrique - ISO 228

(BSPP)

Les produits sont conformes à la directive 2002/95/EC –RoHS

TECHNICAL FEATURES

• FIELDS OF APPLICATION: Pneumatic, oleodynamic and hydraulic circuits

• OPERATING PRESSURE: The maximum operating pressure depends on the pipe

characteristics. Maximum recommended pressure 60 bar.

• OPERATING TEMPERATURE: The temperature depends on the pipe characteristics.

• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N , UNI EN 12165 CW

617N).

• THREAD: Gas conical thread - ISO 7 (BSPT) - DIN 2999 - BS 21. Cylindrical gas thread

- ISO 228 (BSPP)

The products comply with RoHS the 2002/95/EG directive

TECHNISCHE SPEZIFIKATIONEN

• ANWENDUNGSBEREICHE: Pneumatische, oleodynamische und hydraulische Schaltungen.

• BETRIEBSDRUCK: Der maximale Betriebsdruck hängt von den Eigenschaften des

verwendeten Rohres ab. Empfohlener Höchstdruck 60 bar.

• BETRIEBSTEMPERATUR: Die Temperatur hängt von den Eigenschaften des verwendeten

Rohres ab.

• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N , UNI EN

12165 CW 617N).

• GEWINDE: Konisches Gasgewinde - ISO 7 (BSPT) - DIN 2999 - BS 21. Zylindrisches

Gasgewinde - ISO 228 (BSPP).

Die Produkte entsprechender Richtlinie 2002/95/EG – RoHS.
