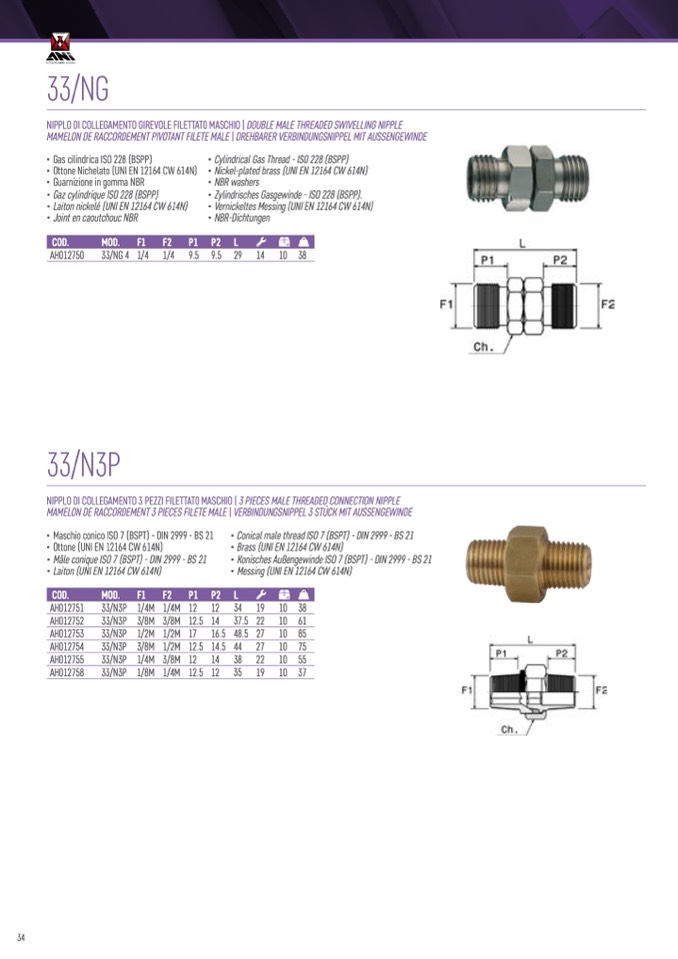

33/NG

NIPPLO DI COLLEGAMENTO GIREVOLE FILETTAT0 MASCHIO | DOUBLE MALE THREADED SWIVELLING NIPPLE

MAMELON DE RACCORDEMENT PIVOTANT FILETE MALE | DREHBARER VERBINDUNGSNIPPEL MIT AUSSENGEWINDE

• Gas cilindrica ISO 228 (BSPP)

• Ottone Nichelato (UNI EN 12164 CW 614N)

• Guarnizione in gomma NBR

• Gaz cylindrique ISO 228 (BSPP)

• Laiton nickelé (UNI EN 12164 CW 614N)

• Joint en caoutchouc NBR

AH012750 33/NG 4 1/4 1/4 9.5

• Cylindrical Gas Thread - ISO 228 (BSPP)

• Nickel-plated brass (UNI EN 12164 CW 614N)

• NBR washers

• Zylindrisches Gasgewinde - ISO 228 (BSPP).

• Vernickeltes Messing (UNI EN 12164 CW 614N)

• NBR-Dichtungen

9.5 29 14 10 38

COD.

MOD.

F1

F2

P1

P2

L

33/N3P

NIPPLO DI COLLEGAMENTO 3 PEZZI FILETTAT0 MASCHIO | 3 PIECES MALE THREADED CONNECTION NIPPLE

MAMELON DE RACCORDEMENT 3 PIECES FILETE MALE | VERBINDUNGSNIPPEL 3 STÜCK MIT AUSSENGEWINDE

• Maschio conico ISO 7 (BSPT) - DIN 2999 - BS 21

• Ottone (UNI EN 12164 CW 614N)

• Mâle conique ISO 7 (BSPT) - DIN 2999 - BS 21

• Laiton (UNI EN 12164 CW 614N)

• Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

• Brass (UNI EN 12164 CW 614N)

• Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

• Messing (UNI EN 12164 CW 614N)

COD.

MOD.

F1

F2

P1

P2

L

AH012751 33/N3P 1/4M 1/4M 12 12 34 19 10 38

AH012752 33/N3P 3/8M 3/8M 12.5 14 37.5 22 10 61

AH012753 33/N3P 1/2M 1/2M 17 16.5 48.5 27 10 85

AH012754 33/N3P 3/8M 1/2M 12.5 14.5 44 27 10 75

AH012755 33/N3P 1/4M 3/8M 12 14 38 22 10 55

AH012758 33/N3P 1/8M 1/4M 12.5 12 35 19 10 37

34
