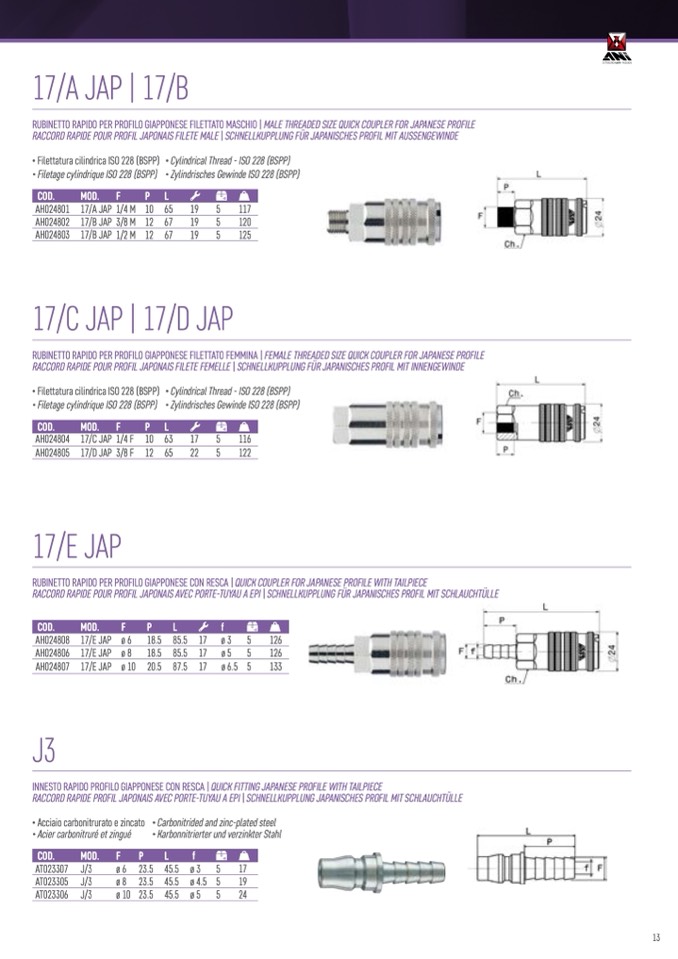

17/A JAP | 17/B
RUBINETTO RAPIDO PER PROFILO GIAPPONESE FILETTATO MASCHIO | MALE THREADED SIZE QUICK COUPLER FOR JAPANESE PROFILE
RACCORD RAPIDE POUR PROFIL JAPONAIS FILETE MALE | SCHNELLKUPPLUNG FÜR JAPANISCHES PROFIL MIT AUSSENGEWINDE
• Filettatura cilindrica ISO 228 (BSPP)
• Filetage cylindrique ISO 228 (BSPP)
• Cylindrical Thread - ISO 228 (BSPP)
• Zylindrisches Gewinde ISO 228 (BSPP)
COD.
MOD.
F
P
L
AH024801
AH024802
AH024803
17/A JAP 1/4 M
17/B JAP 3/8 M
17/B JAP 1/2 M
10 65
1
9
5
117
12 67
12 67
1
9
5
120
1
9
5
125
17/C JAP | 17/D JAP
RUBINETTO RAPIDO PER PROFILO GIAPPONESE FILETTATO FEMMINA | FEMALE THREADED SIZE QUICK COUPLER FOR JAPANESE PROFILE
RACCORD RAPIDE POUR PROFIL JAPONAIS FILETE FEMELLE | SCHNELLKUPPLUNG FÜR JAPANISCHES PROFIL MIT INNENGEWINDE
• Filettatura cilindrica ISO 228 (BSPP) • Cylindrical Thread - ISO 228 (BSPP)
• Filetage cylindrique ISO 228 (BSPP) • Zylindrisches Gewinde ISO 228 (BSPP)
AH024804 17/C JAP 1/4 F 10 63 17 5
116
AH024805 17/D JAP 3/8 F 12 65 22 5
122
17/E JAP
RUBINETTO RAPIDO PER PROFILO GIAPPONESE CON RESCA | QUICK COUPLER FOR JAPANESE PROFILE WITH TAILPIECE
RACCORD RAPIDE POUR PROFIL JAPONAIS AVEC PORTE-TUYAU A EPI | SCHNELLKUPPLUNG FÜR JAPANISCHES PROFIL MIT SCHLAUCHTÜLLE
COD.
MOD.
F
P
L
COD.
MOD.
F
P
L
f
AH024808
AH024806
AH024807
J3
17/E JAP
17/E JAP
17/E JAP
ø 6
ø 8
ø 10
18.5 85.5 17
18.5 85.5 17
20.5 87.5 17
ø 3
ø 5
ø 6.5
5
126
5
126
5
133
INNESTO RAPIDO PROFILO GIAPPONESE CON RESCA | QUICK FITTING JAPANESE PROFILE WITH TAILPIECE
RACCORD RAPIDE PROFIL JAPONAIS AVEC PORTE-TUYAU A EPI | SCHNELLKUPPLUNG JAPANISCHES PROFIL MIT SCHLAUCHTÜLLE
• Acciaio carbonitrurato e zincato • Carbonitrided and zinc-plated steel
• Acier carbonitruré et zingué
AT023307 J/3
ø 6
• Karbonnitrierter und verzinkter Stahl
23.5 45.5 ø 3 5
17
23.5 45.5 ø 4.5 5
19
23.5 45.5 ø 5 5
24
COD.
MOD.
F
P
L
f
AT023305 J/3
AT023306 J/3
ø 8
ø 10
13
