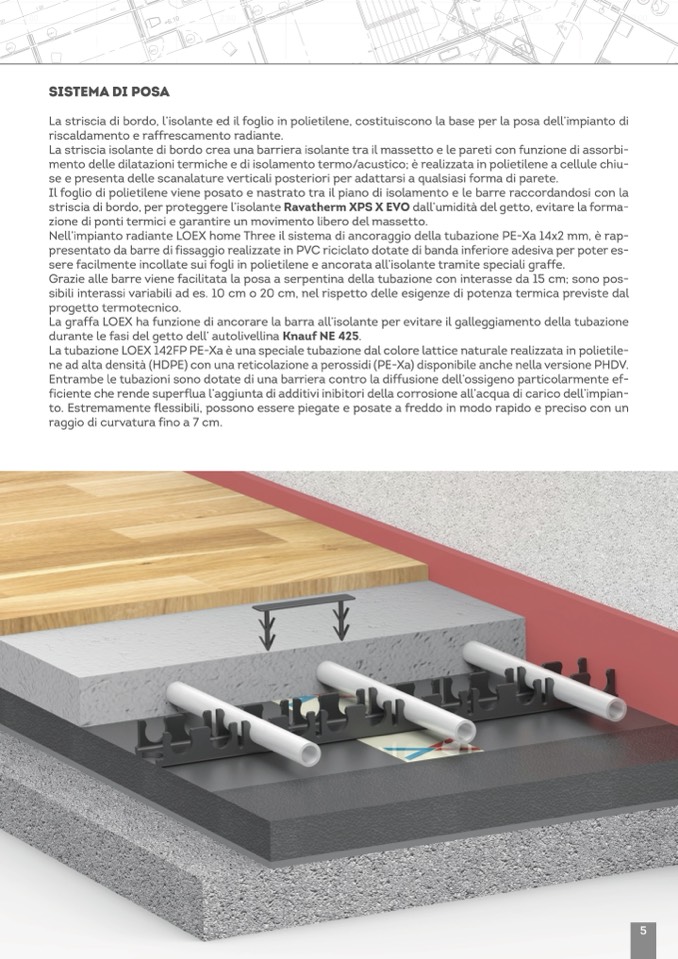

SISTEMA DI POSA
La striscia di bordo, l’isolante ed il foglio in polietilene, costituiscono la base per la posa dell’impianto di
riscaldamento e raffrescamento radiante.
La striscia isolante di bordo crea una barriera isolante tra il massetto e le pareti con funzione di assorbi-
mento delle dilatazioni termiche e di isolamento termo/acustico; è realizzata in polietilene a cellule chiu-
se e presenta delle scanalature verticali posteriori per adattarsi a qualsiasi forma di parete.
Il foglio di polietilene viene posato e nastrato tra il piano di isolamento e le barre raccordandosi con la
striscia di bordo, per proteggere l’isolante Ravatherm XPS X EVO dall’umidità del getto, evitare la forma-
zione di ponti termici e garantire un movimento libero del massetto.
Nell’impianto radiante LOEX home Three il sistema di ancoraggio della tubazione PE-Xa 14x2 mm, è rap-
presentato da barre di fissaggio realizzate in PVC riciclato dotate di banda inferiore adesiva per poter es-
sere facilmente incollate sui fogli in polietilene e ancorata all’isolante tramite speciali graffe.
Grazie alle barre viene facilitata la posa a serpentina della tubazione con interasse da 15 cm; sono pos-
sibili interassi variabili ad es. 10 cm o 20 cm, nel rispetto delle esigenze di potenza termica previste dal
progetto termotecnico.
La graffa LOEX ha funzione di ancorare la barra all’isolante per evitare il galleggiamento della tubazione
durante le fasi del getto dell’ autolivellina Knauf NE 425.
La tubazione LOEX 142FP PE-Xa è una speciale tubazione dal colore lattice naturale realizzata in polietile-
ne ad alta densità (HDPE) con una reticolazione a perossidi (PE-Xa) disponibile anche nella versione PHDV.
Entrambe le tubazioni sono dotate di una barriera contro la diffusione dell’ossigeno particolarmente ef-
ficiente che rende superflua l’aggiunta di additivi inibitori della corrosione all’acqua di carico dell’impian-
to. Estremamente flessibili, possono essere piegate e posate a freddo in modo rapido e preciso con un
raggio di curvatura fino a 7 cm.
