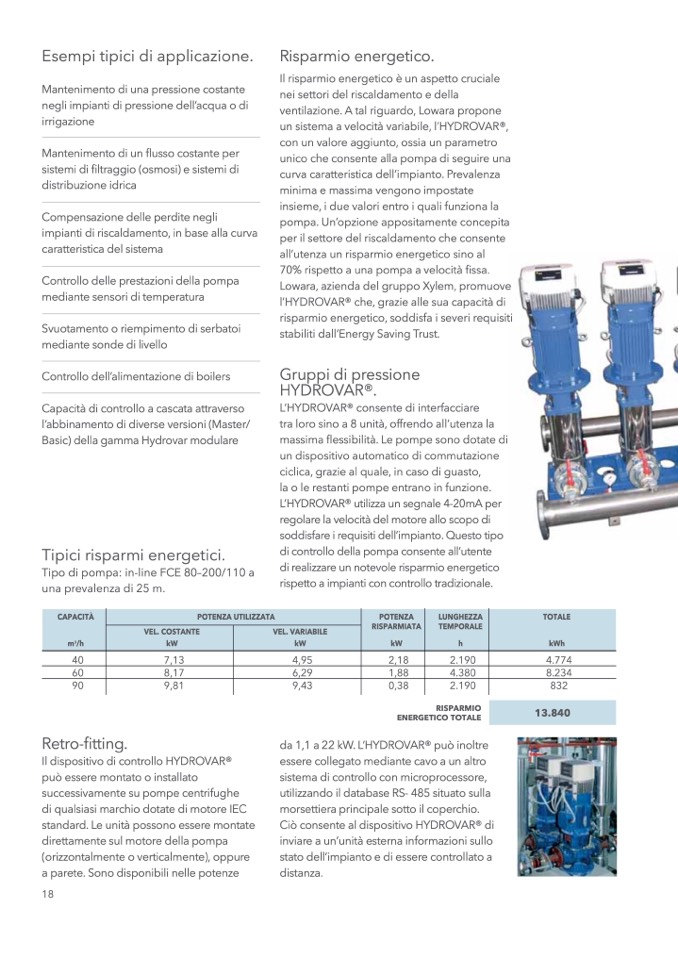

Esempi tipici di applicazione.
Risparmio energetico.
Il risparmio energetico è un aspetto cruciale
nei settori del riscaldamento e della
ventilazione. A tal riguardo, Lowara propone
un sistema a velocità variabile, l’HYDROVAR®,
con un valore aggiunto, ossia un parametro
unico che consente alla pompa di seguire una
curva caratteristica dell’impianto. Prevalenza
minima e massima vengono impostate
insieme, i due valori entro i quali funziona la
pompa. Un’opzione appositamente concepita
per il settore del riscaldamento che consente
all’utenza un risparmio energetico sino al
70% rispetto a una pompa a velocità fissa.
Lowara, azienda del gruppo Xylem, promuove
l’HYDROVAR® che, grazie alle sua capacità di
risparmio energetico, soddisfa i severi requisiti
stabiliti dall’Energy Saving Trust.
Gruppi di pressione
HYDROVAR®.
L’HYDROVAR® consente di interfacciare
tra loro sino a 8 unità, offrendo all’utenza la
massima flessibilità. Le pompe sono dotate di
un dispositivo automatico di commutazione
ciclica, grazie al quale, in caso di guasto,
la o le restanti pompe entrano in funzione.
L’HYDROVAR® utilizza un segnale 4-20mA per
regolare la velocità del motore allo scopo di
soddisfare i requisiti dell’impianto. Questo tipo
di controllo della pompa consente all’utente
di realizzare un notevole risparmio energetico
rispetto a impianti con controllo tradizionale.
Mantenimento di una pressione costante
negli impianti di pressione dell’acqua o di
irrigazione
Mantenimento di un flusso costante per
sistemi di filtraggio (osmosi) e sistemi di
distribuzione idrica
Compensazione delle perdite negli
impianti di riscaldamento, in base alla curva
caratteristica del sistema
Controllo delle prestazioni della pompa
mediante sensori di temperatura
Svuotamento o riempimento di serbatoi
mediante sonde di livello
Controllo dell’alimentazione di boilers
Capacità di controllo a cascata attraverso
l’abbinamento di diverse versioni (Master/
Basic) della gamma Hydrovar modulare
Tipici risparmi energetici.
Tipo di pompa: in-line FCE 80–200/110 a
una prevalenza di 25 m.
CAPACITÀ
m
3
/h
VEL. COSTANTE
kW
7,13
8,17
POTENZA UTILIZZATA
VEL. VARIABILE
kW
4,95
6,29
POTENZA
RISPARMIATA
kW
2,18
1,88
LUNGHEZZA
TEMPORALE
h
2.190
4.380
TOTALE
kWh
40
60
90
9,81
9,43
0,38
2.190
4.774
8.234
832
13.840
Retro-fitting.
Il dispositivo di controllo HYDROVAR®
può essere montato o installato
successivamente su pompe centrifughe
di qualsiasi marchio dotate di motore IEC
standard. Le unità possono essere montate
direttamente sul motore della pompa
(orizzontalmente o verticalmente), oppure
a parete. Sono disponibili nelle potenze
da 1,1 a 22 kW. L’HYDROVAR® può inoltre
essere collegato mediante cavo a un altro
sistema di controllo con microprocessore,
utilizzando il database RS- 485 situato sulla
morsettiera principale sotto il coperchio.
Ciò consente al dispositivo HYDROVAR® di
inviare a un’unità esterna informazioni sullo
stato dell’impianto e di essere controllato a
distanza.
18
RISPARMIO
ENERGETICO TOTALE
