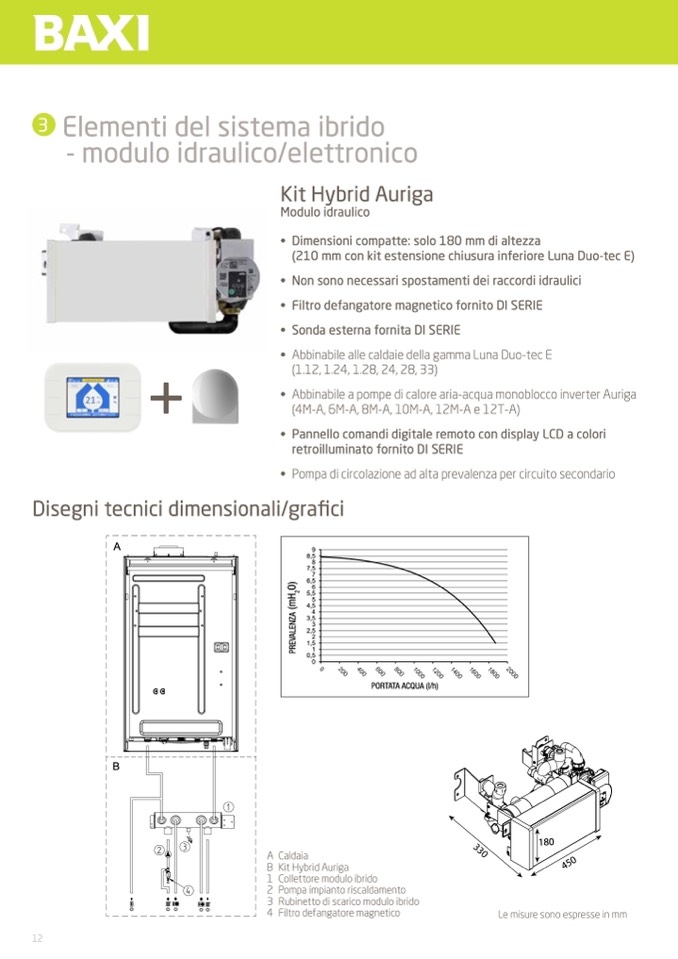

Elementi del sistema ibrido

- modulo idraulico/elettronico

Kit Hybrid Auriga

Modulo idraulico

• Dimensioni compatte: solo 180 mm di altezza

(210 mm con kit estensione chiusura inferiore Luna Duo-tec E)

• Non sono necessari spostamenti dei raccordi idraulici

• Filtro defangatore magnetico fornito DI SERIE

• Sonda esterna fornita DI SERIE

Disegni tecnici dimensionali/grafici

A CALDAIA

12

B HYBRID AURIGA

1 COLLETTORE MODULO IBRIDO

A

9

8,5

8

7,5

7

6,5

6

5,5

5

4,5

4

3,5

3

2,5

2

1,5

1

0,5

0

B

• Abbinabile alle caldaie della gamma Luna Duo-tec E

(1.12, 1.24, 1.28, 24, 28, 33)

+

• Pannello comandi digitale remoto con display LCD a colori

retroilluminato fornito DI SERIE

• Pompa di circolazione ad alta prevalenza per circuito secondario

• Abbinabile a pompe di calore aria-acqua monoblocco inverter Auriga

(4M-A, 6M-A, 8M-A, 10M-A, 12M-A e 12T-A)

P

R

E

V

A

L

E

N

Z

A

(

m

H

2

O

)

180

A Caldaia

B Kit Hybrid Auriga

1 Collettore modulo ibrido

2 Pompa impianto riscaldamento

3 Rubinetto di scarico modulo ibrido

4 Filtro defangatore magnetico

2 POMPA IMPIANTO RISCALDAMENTO

3 RUBINETTO DI SCARICO MODULO IBRIDO

4 FILTRO DEFANGATORE MAGNETICO

Le misure sono espresse in mm

PORTATA ACQUA (l/h)

330

4

5

0
