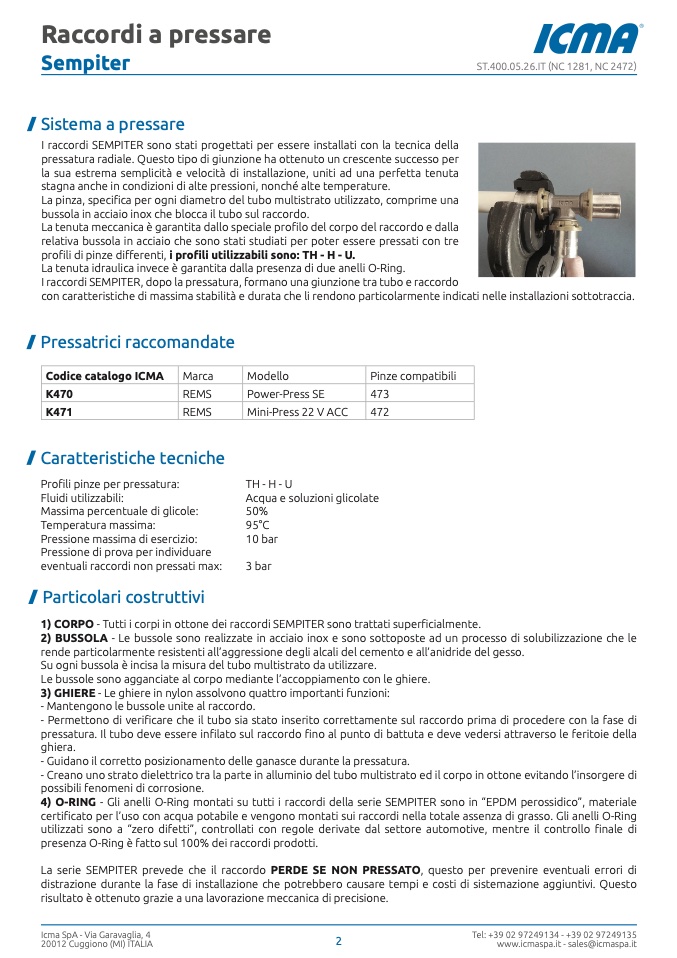

Raccordi a pressare
Sempiter
ST.400.05.26.IT (NC 1281, NC 2472
)
Sistema a pressar
e
I raccordi SEMPITER sono stati progettati per essere installati con la tecnica dell
a
pressatura radiale. Questo tipo di giunzione ha ottenuto un crescente successo per
la sua estrema semplicità e velocità di installazione, uniti ad una perfetta tenut
a
stagna anche in condizioni di alte pressioni, nonché alte temperature
.
La pinza, specifica per ogni diametro del tubo multistrato utilizzato, comprime una
bussola in acciaio inox che blocca il tubo sul raccordo.
La tenuta meccanica è garantita dallo speciale pro
filo del corpo del raccordo e dalla
relativa bussola in acciaio che sono stati studiati per poter essere pressati con tr
e
pro
fili di pinze differenti, i profili utilizzabili sono: TH - H - U.
La tenuta idraulica invece è garantita dalla presenza di due anelli O-Ring
.
I raccordi SEMPITER, dopo la pressatura, formano una giunzione tra tubo e raccordo
con caratteristiche di massima stabilità e durata che li rendono particolarmente indicati nelle installazioni sottotraccia
.
Pressatrici raccomandate
Codice catalogo ICMA
Marca
Modello
Pinze compatibili
K470
REMS
Power-Press SE
47
3
K471
REMS
Mini-Press 22 V ACC
47
2
Caratteristiche tecniche
Pro
fili pinze per pressatura:
TH - H - U
Fluidi utilizzabili:
Acqua e soluzioni glicolate
Massima percentuale di glicole:
50
%
Temperatura massima:
95°C
Pressione massima di esercizio:
10 bar
Pressione di prova per individuare
eventuali raccordi non pressati max:
3 bar
Particolari costruttivi
1) CORPO - Tutti i corpi in ottone dei raccordi SEMPITER sono trattati superficialmente
.
2) BUSSOLA - Le bussole sono realizzate in acciaio inox e sono sottoposte ad un processo di solubilizzazione che le
rende particolarmente resistenti all’aggressione degli alcali del cemento e all’anidride del gesso.
Su ogni bussola è incisa la misura del tubo multistrato da utilizzare.
Le bussole sono agganciate al corpo mediante l’accoppiamento con le ghiere
.
3) GHIERE - Le ghiere in nylon assolvono quattro importanti funzioni:
- Mantengono le bussole unite al raccordo.
- Permettono di veri
ficare che il tubo sia stato inserito correttamente sul raccordo prima di procedere con la fase d
i
pressatura. Il tubo deve essere infilato sul raccordo
fino al punto di battuta e deve vedersi attraverso le feritoie della
ghiera.
- Guidano il corretto posizionamento delle ganasce durante la pressatura
.
- Creano uno strato dielettrico tra la parte in alluminio del tubo multistrato ed il corpo in ottone evitando l’insorgere di
possibili fenomeni di corrosione.
4) O-RING - Gli anelli O-Ring montati su tutti i raccordi della serie SEMPITER sono in “EPDM perossidico”, material
e
certificato per l’uso con acqua potabile e vengono montati sui raccordi nella totale assenza di grasso. Gli anelli O-Rin
g
utilizzati sono a “zero difetti”, controllati con regole derivate dal settore automotive, mentre il controllo finale d
i
presenza O-Ring è fatto sul 100% dei raccordi prodotti
.
La serie SEMPITER prevede che il raccordo PERDE SE NON PRESSATO, questo per prevenire eventuali errori d
i
distrazione durante la fase di installazione che potrebbero causare tempi e costi di sistemazione aggiuntivi. Quest
o
risultato è ottenuto grazie a una lavorazione meccanica di precisione
.
