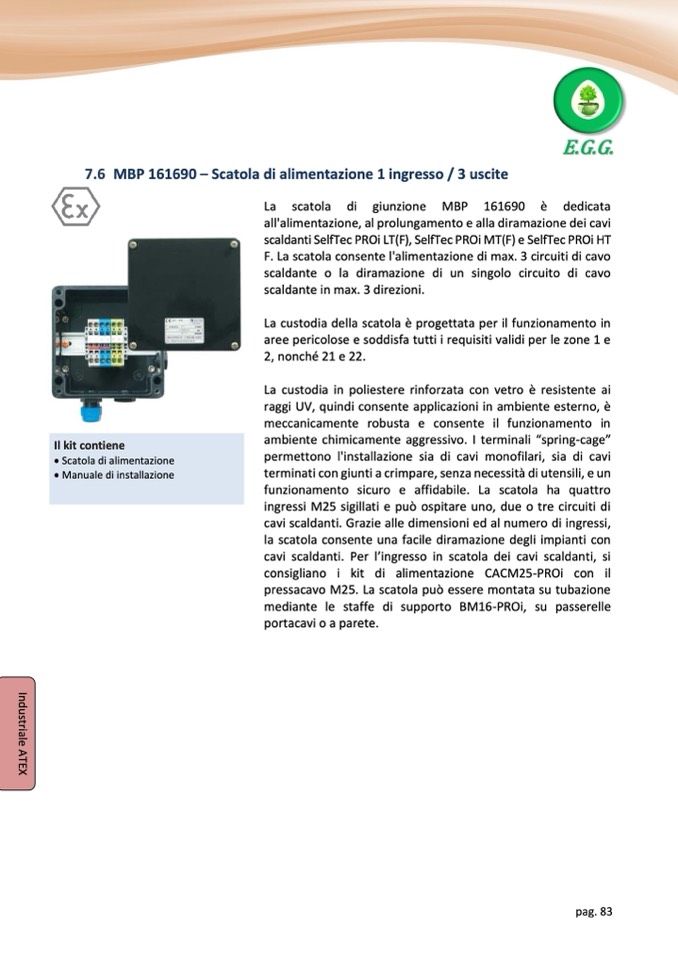

7.6 MBP161690–Scatoladialimentazione1ingresso/3uscite
La scatola di giunzione MBP 161690 è dedicata
all'alimentazione, al prolungamento e alla diramazione dei cavi
scaldanti SelfTec PROi LT(F), SelfTec PROi MT(F) e SelfTec PROi HT
F. La scatola consente l'alimentazione di max. 3 circuiti di cavo
scaldante o la diramazione di un singolo circuito di cavo
scaldante in max. 3 direzioni.
La custodia della scatola è progettata per il funzionamento in
aree pericolose e soddisfa tutti i requisiti validi per le zone 1 e
2, nonché 21 e 22.
La custodia in poliestere rinforzata con vetro è resistente ai
raggi UV, quindi consente applicazioni in ambiente esterno, è
meccanicamente robusta e consente il funzionamento in
ambiente chimicamente aggressivo. I terminali “spring-cage”
permettono l'installazione sia di cavi monofilari, sia di cavi
terminati con giunti a crimpare, senza necessità di utensili, e un
funzionamento sicuro e affidabile. La scatola ha quattro
ingressi M25 sigillati e può ospitare uno, due o tre circuiti di
cavi scaldanti. Grazie alle dimensioni ed al numero di ingressi,
la scatola consente una facile diramazione degli impianti con
cavi scaldanti. Per l’ingresso in scatola dei cavi scaldanti, si
consigliano i kit di alimentazione CACM25-PROi con il
pressacavo M25. La scatola può essere montata su tubazione
mediante le staffe di supporto BM16-PROi, su passerelle
portacavi o a parete.
Applicazione:
Kit di connessione a freddo dedicato ai cavi scaldanti
SelfTec PROi LT/LT F, SelfTec PROi MT/MT F e SelfTec PROi HT F.
pag. 83
Il kit contiene
• Scatola di alimentazione
• Manuale di installazione
