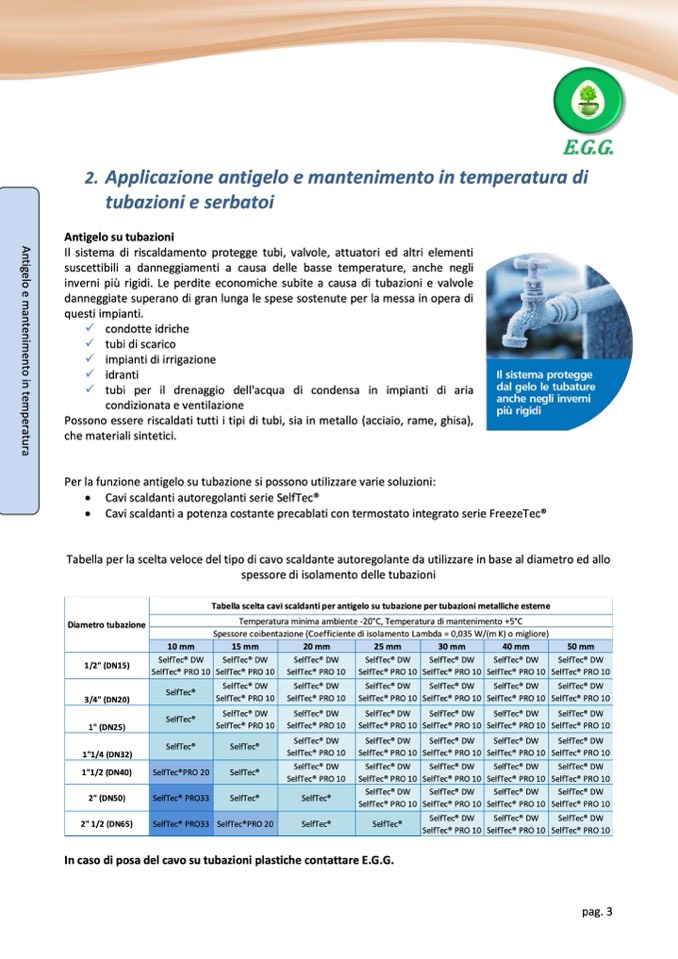

2. Applicazione antigelo e mantenimento in temperatura di

tubazioni e serbatoi

Antigelo su tubazioni

Il sistema di riscaldamento protegge tubi, valvole, attuatori ed altri elementi

suscettibili a danneggiamenti a causa delle basse temperature, anche negli

inverni più rigidi. Le perdite economiche subite a causa di tubazioni e valvole

danneggiate superano di gran lunga le spese sostenute per la messa in opera di

questi impianti.

✓ condotte idriche

✓ tubi di scarico

✓ impianti di irrigazione

✓ idranti

✓ tubi per il drenaggio dell'acqua di condensa in impianti di aria

condizionata e ventilazione

Possono essere riscaldati tutti i tipi di tubi, sia in metallo (acciaio, rame, ghisa),

che materiali sintetici.

Per la funzione antigelo su tubazione si possono utilizzare varie soluzioni:

• Cavi scaldanti autoregolanti serie SelfTec®

• Cavi scaldanti a potenza costante precablati con termostato integrato serie FreezeTec®

Tabella per la scelta veloce del tipo di cavo scaldante autoregolante da utilizzare in base al diametro ed allo

spessore di isolamento delle tubazioni

In caso di posa del cavo su tubazioni plastiche contattare E.G.G.

pag. 3

A

n

t

i

g

e

l

o

e

m

a

n

t

e

n

i

m

e

n

t

o

i

n

t

e

m

p

e

r

a

t

u

r

a

Diametro tubazione

Tabella scelta cavi scaldanti per antigelo su tubazione per tubazioni metalliche esterne

Temperatura minima ambiente -20°C, Temperatura di mantenimento +5°C

Spessore coibentazione (Coefficiente di isolamento Lambda = 0,035 W/(m K) o migliore)

10 mm

15 mm

20 mm

25 mm

30 mm

40 mm

50 mm

1/2" (DN15)

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

3/4" (DN20)

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

1" (DN25)

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

1"1/4 (DN32)

SelfTec®

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

1"1/2 (DN40)

SelfTec®PRO 20

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

2" (DN50)

SelfTec® PRO33

SelfTec®

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

2" 1/2 (DN65)

SelfTec® PRO33

SelfTec®PRO 20

SelfTec®

SelfTec®

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10

SelfTec® DW

SelfTec® PRO 10
