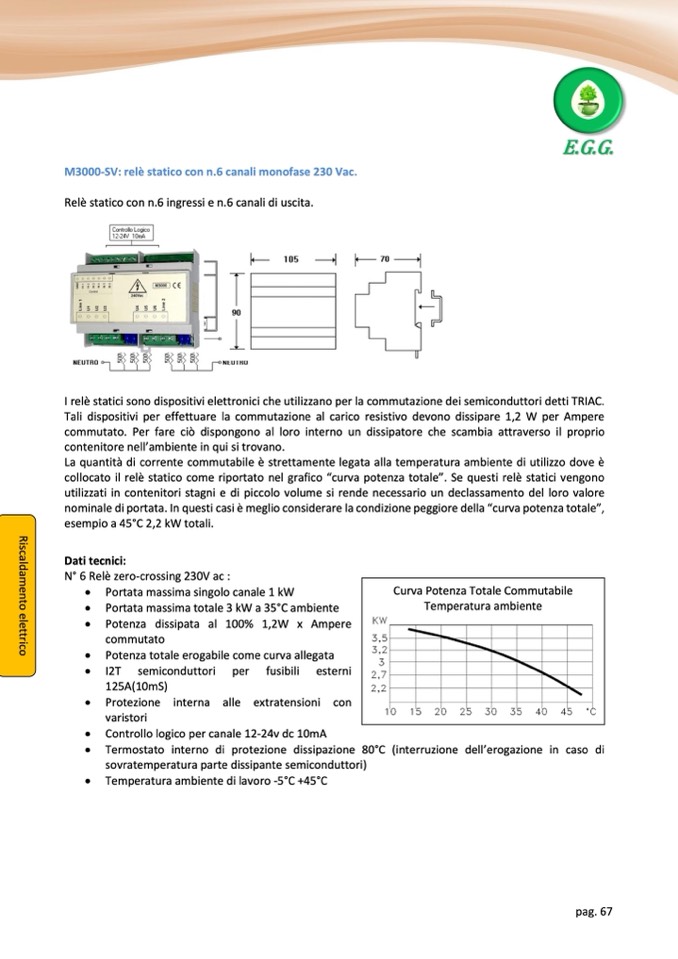

M3000-SV: relè statico con n.6 canali monofase 230 Vac.

Relè statico con n.6 ingressi e n.6 canali di uscita.

I relè statici sono dispositivi elettronici che utilizzano per la commutazione dei semiconduttori detti TRIAC.

Tali dispositivi per effettuare la commutazione al carico resistivo devono dissipare 1,2 W per Ampere

commutato. Per fare ciò dispongono al loro interno un dissipatore che scambia attraverso il proprio

contenitore nell’ambiente in qui si trovano.

La quantità di corrente commutabile è strettamente legata alla temperatura ambiente di utilizzo dove è

collocato il relè statico come riportato nel grafico “curva potenza totale”. Se questi relè statici vengono

utilizzati in contenitori stagni e di piccolo volume si rende necessario un declassamento del loro valore

nominale di portata. In questi casi è meglio considerare la condizione peggiore della “curva potenza totale”,

esempio a 45°C 2,2 kW totali.

Dati tecnici:

N° 6 Relè zero-crossing 230V ac :

• Portata massima singolo canale 1 kW

• Portata massima totale 3 kW a 35°C ambiente

• Potenza dissipata al 100% 1,2W x Ampere

commutato

• Potenza totale erogabile come curva allegata

• I2T semiconduttori per fusibili esterni

125A(10mS)

• Protezione interna alle extratensioni con

varistori

• Controllo logico per canale 12-24v dc 10mA

• Termostato interno di protezione dissipazione 80°C (interruzione dell’erogazione in caso di

sovratemperatura parte dissipante semiconduttori)

• Temperatura ambiente di lavoro -5°C +45°C

pag. 67

R

i

s

c

a

l

d

a

m

e

n

t

o

e

l

e

t

t

r

i

c

o

Curva Potenza Totale Commutabile

Temperatura ambiente
