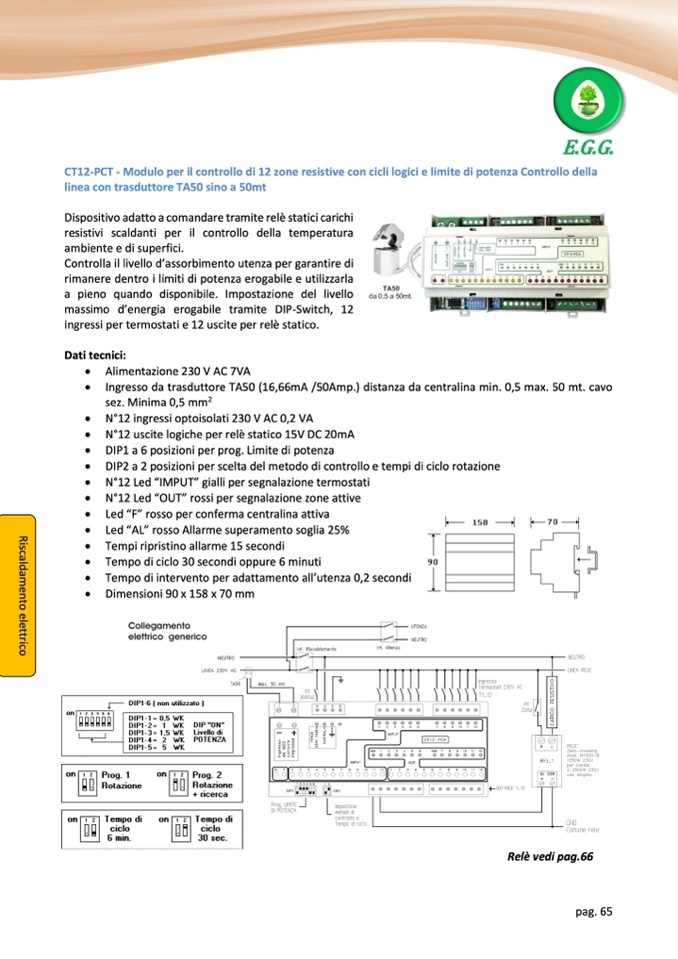

CT12-PCT - Modulo per il controllo di 12 zone resistive con cicli logici e limite di potenza Controllo della

linea con trasduttore TA50 sino a 50mt

Dispositivo adatto a comandare tramite relè statici carichi

resistivi scaldanti per il controllo della temperatura

ambiente e di superfici.

Controlla il livello d’assorbimento utenza per garantire di

rimanere dentro i limiti di potenza erogabile e utilizzarla

a pieno quando disponibile. Impostazione del livello

massimo d’energia erogabile tramite DIP-Switch, 12

ingressi per termostati e 12 uscite per relè statico.

Dati tecnici:

• Alimentazione 230 V AC 7VA

• Ingresso da trasduttore TA50 (16,66mA /50Amp.) distanza da centralina min. 0,5 max. 50 mt. cavo

sez. Minima 0,5 mm

2

• N°12 ingressi optoisolati 230 V AC 0,2 VA

• N°12 uscite logiche per relè statico 15V DC 20mA

• DIP1 a 6 posizioni per prog. Limite di potenza

• DIP2 a 2 posizioni per scelta del metodo di controllo e tempi di ciclo rotazione

• N°12 Led “IMPUT” gialli per segnalazione termostati

• N°12 Led “OUT” rossi per segnalazione zone attive

• Led “F” rosso per conferma centralina attiva

• Led “AL” rosso Allarme superamento soglia 25%

• Tempi ripristino allarme 15 secondi

• Tempo di ciclo 30 secondi oppure 6 minuti

• Tempo di intervento per adattamento all’utenza 0,2 secondi

• Dimensioni 90 x 158 x 70 mm

Relè vedi pag.66

pag. 65
