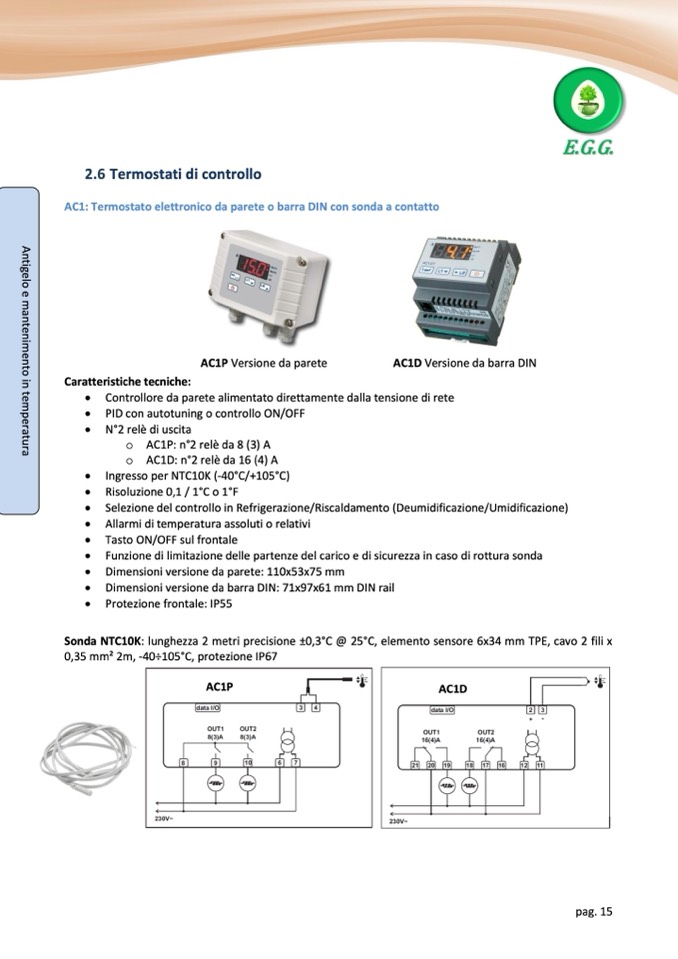

2.6 Termostati di controllo

AC1: Termostato elettronico da parete o barra DIN con sonda a contatto

AC1P Versione da parete

AC1D Versione da barra DIN

Caratteristiche tecniche:

• Controllore da parete alimentato direttamente dalla tensione di rete

• PID con autotuning o controllo ON/OFF

• N°2 relè di uscita

o AC1P: n°2 relè da 8 (3) A

o AC1D: n°2 relè da 16 (4) A

• Ingresso per NTC10K (-40°C/+105°C)

• Risoluzione 0,1 / 1°C o 1°F

• Selezione del controllo in Refrigerazione/Riscaldamento (Deumidificazione/Umidificazione)

• Allarmi di temperatura assoluti o relativi

• Tasto ON/OFF sul frontale

• Funzione di limitazione delle partenze del carico e di sicurezza in caso di rottura sonda

• Dimensioni versione da parete: 110x53x75 mm

• Dimensioni versione da barra DIN: 71x97x61 mm DIN rail

• Protezione frontale: IP55

Sonda NTC10K: lunghezza 2 metri precisione ±0,3°C @ 25°C, elemento sensore 6x34 mm TPE, cavo 2 fili x

0,35 mm2 2m, -40÷105°C, protezione IP67

AC1P

AC1D

pag. 15
