In caso di tubazioni plastiche si dovrà applicare il nastro in alluminio al disotto ed al disopra del cavo per tutta la

sua lunghezza in modo da aumentare la distribuzione del calore sulla tubazione.

Calcolo della lunghezza del cavo da considerare

Per definire in modo rapido la quantità di cavo da ordinare, in caso di tracciatura lineare, moltiplicare la

lunghezza della tubazione per un fattore 10% in modo tale considerare il cavo necessario per il tracciamento di

eventuali valvole o flange e per la realizzazione dell’alimentazione e della terminazione.

Note:

La proprietà autoregolante dei cavi SelfTec® non esclude la necessità di un apposito sistema di controllo della

temperatura. La combinazione dei due elementi garantisce l’efficienza energetica.

pag. 8

A

n

t

i

g

e

l

o

e

m

a

n

t

e

n

i

m

e

n

t

o

i

n

t

e

m

p

e

r

a

t

u

r

a

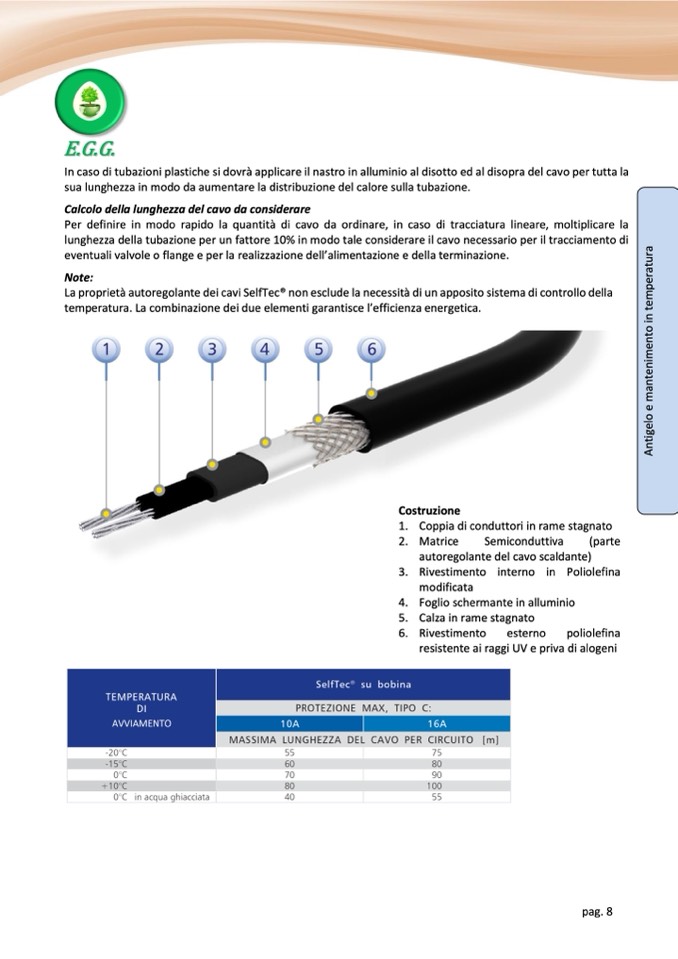

Costruzione

1. Coppia di conduttori in rame stagnato

2. Matrice

Semiconduttiva

(parte

autoregolante del cavo scaldante)

3. Rivestimento interno in Poliolefina

modificata

4. Foglio schermante in alluminio

5. Calza in rame stagnato

6. Rivestimento

esterno

poliolefina

resistente ai raggi UV e priva di alogeni
