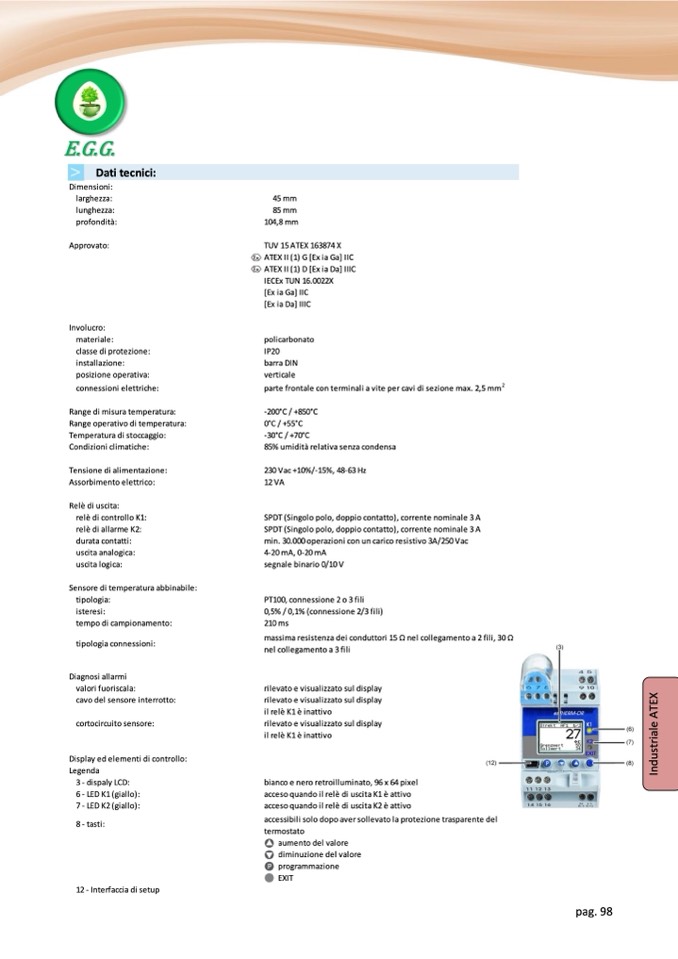

Dati tecnici:
Dimensioni:
larghezza:
lunghezza:
profondità:
Approvato:
Involucro:
materiale:
classe di protezione:
installazione:
posizione operativa:
45 mm
85 mm
104,8 mm
TUV 15 ATEX 163874 X
ATEX II (1) G [Ex ia Ga] IIC
ATEX II (1) D [Ex ia Da] IIIC
IECEx TUN 16.0022X
[Ex ia Ga] IIC
[Ex ia Da] IIIC
policarbonato
IP20
barra DIN
verticale
connessioni elettriche:
part
e frontale con terminali a vite per cavi di sezione max. 2,5 mm
2
Range di misura temperatura:
Range operativo di temperatura:
Temperatura di stoccaggio:
Condizioni climatiche:
Tensione di alimentazione:
Assorbimento elettrico:
Relè di uscita:
relè di controllo K1:
relè di allarme K2:
durata contatti:
uscita analogica:
uscita logica:
Sensore di temperatura abbinabile:
tipologia:
isteresi:
tempo di campionamento:
tipologia connessioni:
Diagnosi allarmi
valori fuoriscala:
cavo del sensore interrotto:
cortocircuito sensore:
Display ed elementi di controllo:
Legenda
3 - dispaly LCD:
6 - LED K1 (giallo):
7 - LED K2 (giallo):
8 - tasti:
-200°C / +850°C
0°C / +55°C
-30°C / +70°C
85% umidità relativa senza condensa
230 Vac +10%/-15%, 48-63 Hz
12 VA
SPDT (Singolo polo, doppio contatto), corrente nominale 3 A
SPDT (Singolo polo, doppio contatto), corrente nominale 3 A
min. 30.000 operazioni con un carico resistivo 3A/250 Vac
4-20 mA, 0-20 mA
segnale binario 0/10 V
PT100, connessione 2 o 3 fili
0,5% / 0,1% (connessione 2/3 fili)
210 ms
massima resistenza dei conduttori 15 Ω nel collegamento a 2 fili, 30 Ω
nel collegamento a 3 fili
rilevato e visualizzato sul display
rilevato e visualizzato sul display
il relè K1 è inattivo
rilevato e visualizzato sul display
il relè K1 è inattivo
bianco e nero retroilluminato, 96 x 64 pixel
acceso quando il relè di uscita K1 è attivo
acceso quando il relè di uscita K2 è attivo
accessibili solo dopo aver sollevato la protezione trasparente del
termostato
aumento del valore
diminuzione del valore
I
n
d
u
s
t
r
i
a
l
e
A
T
E
X
programmazione
pag. 98
12 - Interfaccia di setup
EXIT
