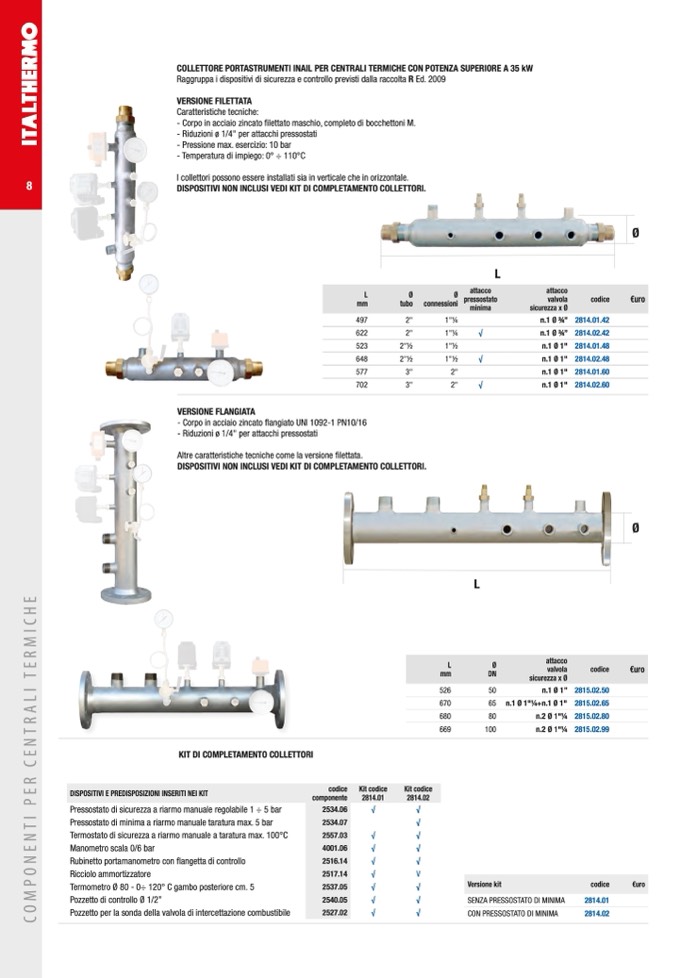

COLLETTORE PORTASTRUMENTI INAIL PER CENTRALI TERMICHE CON POTENZA SUPERIORE A 35 kW

Raggruppa i dispositivi di sicurezza e controllo previsti dalla raccolta R Ed. 2009

VERSIONE FILETTATA

Caratteristiche tecniche:

- Corpo in acciaio zincato filettato maschio, completo di bocchettoni M.

- Riduzioni ø 1/4" per attacchi pressostati

- Pressione max. esercizio: 10 bar

- Temperatura di impiego: 0° ÷ 110°C

I collettori possono essere installati sia in verticale che in orizzontale.

DISPOSITIVI NON INCLUSI VEDI KIT DI COMPLETAMENTO COLLETTORI.

Ø

L

L

mm

Ø

tubo

Ø

connessioni

attacco

pressostato

minima

attacco

valvola

sicurezza x Ø

codice

€uro

497

622

523

648

577

702

2"

2"

2"1⁄2

2"1⁄2

3"

3"

1"1⁄4

1"1⁄4

1"1⁄2

1"1⁄2

2"

2"

√

√

√

n.1 Ø 3⁄4”

n.1 Ø 3⁄4”

n.1 Ø 1"

n.1 Ø 1"

n.1 Ø 1"

n.1 Ø 1"

2814.01.42

2814.02.42

2814.01.48

2814.02.48

2814.01.60

2814.02.60

VERSIONE FLANGIATA

- Corpo in acciaio zincato flangiato UNI 1092-1 PN10/16

- Riduzioni ø 1/4" per attacchi pressostati

Altre caratteristiche tecniche come la versione filettata.

DISPOSITIVI NON INCLUSI VEDI KIT DI COMPLETAMENTO COLLETTORI.

KIT DI COMPLETAMENTO COLLETTORI

Pressostato di sicurezza a riarmo manuale regolabile 1 ÷ 5 bar

Ø

L

L

mm

Ø

DN

attacco

valvola

sicurezza x Ø

codice

€uro

DISPOSITIVI E PREDISPOSIZIONI INSERITI NEI KIT

√

√

Pressostato di minima a riarmo manuale taratura max. 5 bar

√

Termostato di sicurezza a riarmo manuale a taratura max. 100°C

Manometro scala 0/6 bar

Rubinetto portamanometro con flangetta di controllo

Ricciolo ammortizzatore

Termometro Ø 80 - 0÷ 120° C gambo posteriore cm. 5

Pozzetto di controllo Ø 1/2”

Pozzetto per la sonda della valvola di intercettazione combustibile

√

√

√

√

√

√

√

V

√

√

√

√

√

√

SENZA PRESSOSTATO DI MINIMA

CON PRESSOSTATO DI MINIMA

2814.01

2814.02

codice

componente

2534.06

2534.07

2557.03

4001.06

2516.14

2517.14

2537.05

2540.05

2527.02

Kit codice

2814.01

Kit codice

2814.02

526

670

680

669

50

65

80

100

n.1 Ø 1”

n.1 Ø 1"1⁄4+n.1 Ø 1"

n.2 Ø 1"1⁄4

n.2 Ø 1"1⁄4

2815.02.50

2815.02.65

2815.02.80

2815.02.99

Versione kit

codice

€uro
