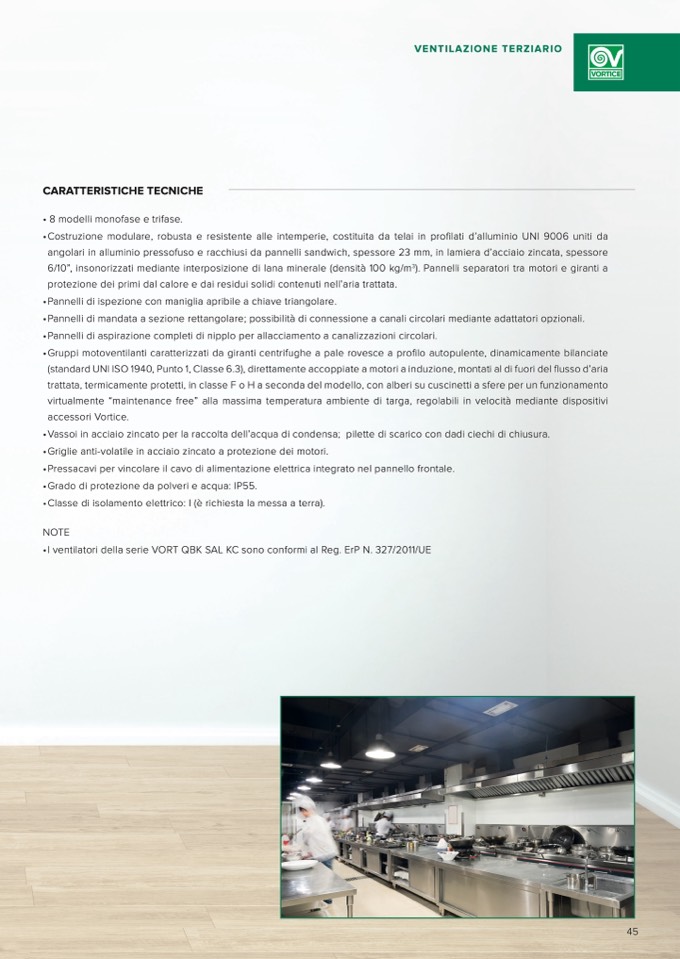

CARATTERISTICHE TECNICHE

• 8 modelli monofase e trifase.

•Costruzione modulare, robusta e resistente alle intemperie, costituita da telai in profilati d’alluminio UNI 9006 uniti da

angolari in alluminio pressofuso e racchiusi da pannelli sandwich, spessore 23 mm, in lamiera d’acciaio zincata, spessore

6/10”, insonorizzati mediante interposizione di lana minerale (densità 100 kg/m

3

). Pannelli separatori tra motori e giranti a

protezione dei primi dal calore e dai residui solidi contenuti nell’aria trattata.

•Pannelli di ispezione con maniglia apribile a chiave triangolare.

•Pannelli di mandata a sezione rettangolare; possibilità di connessione a canali circolari mediante adattatori opzionali.

•Pannelli di aspirazione completi di nipplo per allacciamento a canalizzazioni circolari.

•Gruppi motoventilanti caratterizzati da giranti centrifughe a pale rovesce a profilo autopulente, dinamicamente bilanciate

(standard UNI ISO 1940, Punto 1, Classe 6.3), direttamente accoppiate a motori a induzione, montati al di fuori del flusso d’aria

trattata, termicamente protetti, in classe F o H a seconda del modello, con alberi su cuscinetti a sfere per un funzionamento

virtualmente “maintenance free” alla massima temperatura ambiente di targa, regolabili in velocità mediante dispositivi

accessori Vortice.

•Vassoi in acciaio zincato per la raccolta dell’acqua di condensa; pilette di scarico con dadi ciechi di chiusura.

•Griglie anti-volatile in acciaio zincato a protezione dei motori.

•Pressacavi per vincolare il cavo di alimentazione elettrica integrato nel pannello frontale.

•Grado di protezione da polveri e acqua: IP55.

•Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

•I ventilatori della serie VORT QBK SAL KC sono conformi al Reg. ErP N. 327/2011/UE
