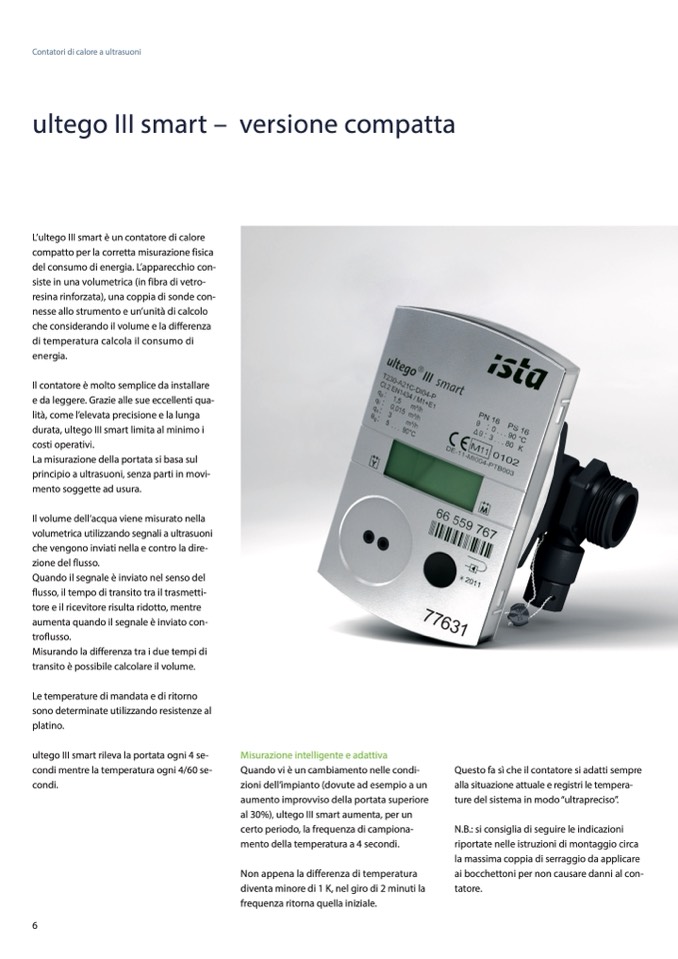

Contatori di calore a ultrasuoni

ultego III smart – versione compatta

L’ultego III smart è un contatore di calore

compatto per la corretta misurazione fisica

del consumo di energia. L’apparecchio con-

siste in una volumetrica (in fibra di vetro-

resina rinforzata), una coppia di sonde con-

nesse allo strumento e un’unità di calcolo

che considerando il volume e la differenza

di temperatura calcola il consumo di

energia.

Il contatore è molto semplice da installare

e da leggere. Grazie alle sue eccellenti qua-

lità, come l’elevata precisione e la lunga

durata, ultego III smart limita al minimo i

costi operativi.

La misurazione della portata si basa sul

principio a ultrasuoni, senza parti in movi-

mento soggette ad usura.

Il volume dell’acqua viene misurato nella

volumetrica utilizzando segnali a ultrasuoni

che vengono inviati nella e contro la dire-

zione del flusso.

Quando il segnale è inviato nel senso del

flusso, il tempo di transito tra il trasmetti-

tore e il ricevitore risulta ridotto, mentre

aumenta quando il segnale è inviato con-

troflusso.

Misurando la differenza tra i due tempi di

transito è possibile calcolare il volume.

Le temperature di mandata e di ritorno

sono determinate utilizzando resistenze al

platino.

ultego III smart rileva la portata ogni 4 se-

condi mentre la temperatura ogni 4/60 se-

condi.

Misurazione intelligente e adattiva

Quando vi è un cambiamento nelle condi-

zioni dell’impianto (dovute ad esempio a un

aumento improvviso della portata superiore

al 30%), ultego III smart aumenta, per un

certo periodo, la frequenza di campiona-

mento della temperatura a 4 secondi.

Non appena la differenza di temperatura

diventa minore di 1 K, nel giro di 2 minuti la

frequenza ritorna quella iniziale.

Questo fa sì che il contatore si adatti sempre

alla situazione attuale e registri le tempera-

ture del sistema in modo “ultrapreciso”.

N.B.: si consiglia di seguire le indicazioni

riportate nelle istruzioni di montaggio circa

la massima coppia di serraggio da applicare

ai bocchettoni per non causare danni al con-

tatore.
