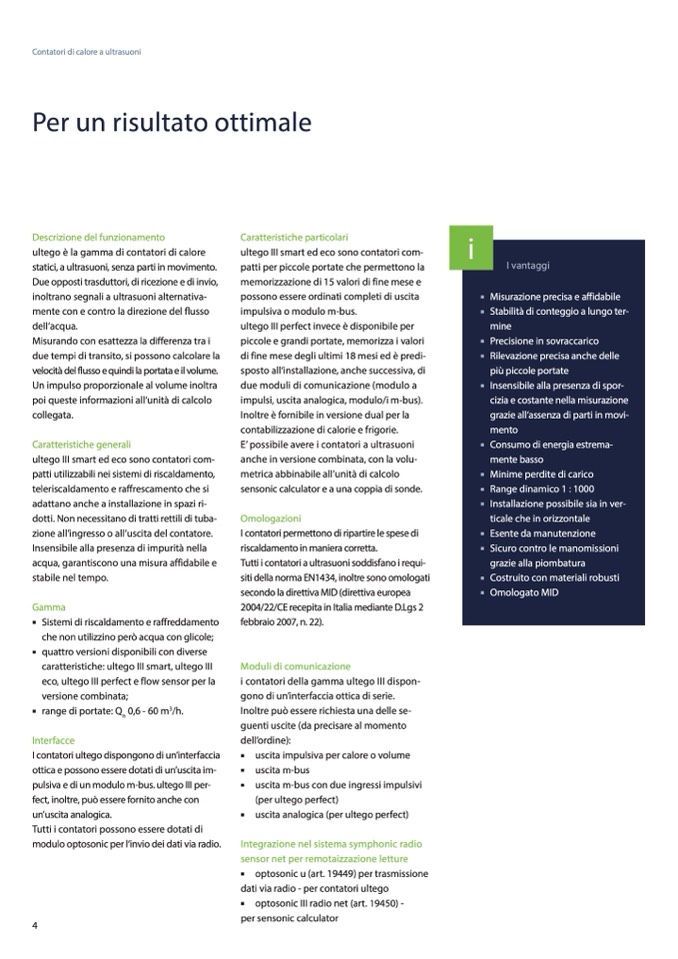

Contatori di calore a ultrasuoni

Per un risultato ottimale

i

I vantaggi

Misurazione precisa e affidabile

Stabilità di conteggio a lungo ter-

mine

Precisione in sovraccarico

Rilevazione precisa anche delle

più piccole portate

Insensibile alla presenza di spor-

cizia e costante nella misurazione

grazie all‘assenza di parti in movi-

mento

Consumo di energia estrema-

mente basso

Minime perdite di carico

Range dinamico 1 : 1000

Installazione possibile sia in ver-

ticale che in orizzontale

Esente da manutenzione

Sicuro contro le manomissioni

grazie alla piombatura

Costruito con materiali robusti

Omologato MID

Descrizione del funzionamento

ultego è la gamma di contatori di calore

statici, a ultrasuoni, senza parti in movimento.

Due opposti trasduttori, di ricezione e di invio,

inoltrano segnali a ultrasuoni alternativa-

mente con e contro la direzione del flusso

dell’acqua.

Misurando con esattezza la differenza tra i

due tempi di transito, si possono calcolare la

velocità del flusso e quindi la portata e il volume.

Un impulso proporzionale al volume inoltra

poi queste informazioni all‘unità di calcolo

collegata.

Caratteristiche generali

ultego III smart ed eco sono contatori com-

patti utilizzabili nei sistemi di riscaldamento,

teleriscaldamento e raffrescamento che si

adattano anche a installazione in spazi ri-

dotti. Non necessitano di tratti rettili di tuba-

zione all’ingresso o all’uscita del contatore.

Insensibile alla presenza di impurità nella

acqua, garantiscono una misura affidabile e

stabile nel tempo.

Gamma

Sistemi di riscaldamento e raffreddamento

che non utilizzino però acqua con glicole;

quattro versioni disponibili con diverse

caratteristiche: ultego III smart, ultego III

eco, ultego III perfect e flow sensor per la

versione combinata;

range di portate: Q

n

0,6 - 60 m

3

/h.

Interfacce

I contatori ultego dispongono di un’interfaccia

ottica e possono essere dotati di un’uscita im-

pulsiva e di un modulo m-bus. ultego III per-

fect, inoltre, può essere fornito anche con

un’uscita analogica.

Tutti i contatori possono essere dotati di

modulo optosonic per l‘invio dei dati via radio.

4

Caratteristiche particolari

ultego III smart ed eco sono contatori com-

patti per piccole portate che permettono la

memorizzazione di 15 valori di fine mese e

possono essere ordinati completi di uscita

impulsiva o modulo m-bus.

ultego III perfect invece è disponibile per

piccole e grandi portate, memorizza i valori

di fine mese degli ultimi 18 mesi ed è predi-

sposto all‘installazione, anche successiva, di

due moduli di comunicazione (modulo a

impulsi, uscita analogica, modulo/i m-bus).

Inoltre è fornibile in versione dual per la

contabilizzazione di calorie e frigorie.

E’ possibile avere i contatori a ultrasuoni

anche in versione combinata, con la volu-

metrica abbinabile all’unità di calcolo

sensonic calculator e a una coppia di sonde.

Omologazioni

I contatori permettono di ripartire le spese di

riscaldamento in maniera corretta.

Tutti i contatori a ultrasuoni soddisfano i requi-

siti della norma EN1434, inoltre sono omologati

secondo la direttiva MID (direttiva europea

2004/22/CE recepita in Italia mediante D.Lgs 2

febbraio 2007, n. 22).

Moduli di comunicazione

i contatori della gamma ultego III dispon-

gono di un’interfaccia ottica di serie.

Inoltre può essere richiesta una delle se-

guenti uscite (da precisare al momento

dell’ordine):

uscita impulsiva per calore o volume

uscita m-bus

uscita m-bus con due ingressi impulsivi

(per ultego perfect)

uscita analogica (per ultego perfect)

Integrazione nel sistema symphonic radio

sensor net per remotaizzazione letture

optosonic u (art. 19449) per trasmissione

dati via radio - per contatori ultego

optosonic III radio net (art. 19450) -

per sensonic calculator
